Ürün ayrıntıları:
|
| Malzeme: | Metal | mod tipi: | tek mod / çoklu mod |
|---|---|---|---|
| Bağlayıcı Tipi: | 3.0mm | Ekleme kaybı: | <0.3db |
| sertifika: | CE, ISO, RoHS | Geri dönüş kaybı: | PC≥40 UPC≥50 APC≥60 dB |
| Vurgulamak: | 3.0mm Fiber Optik Konektörler,2.0mm Fiber Optik Konektörler,0.9mm fiber optik hızlı konektör |
||

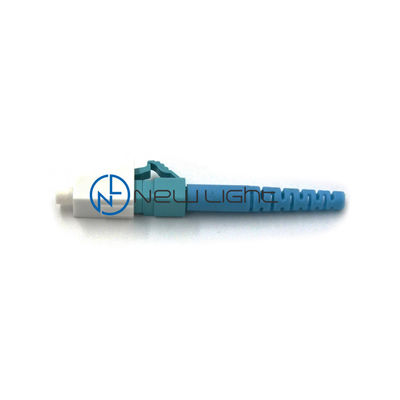

OM3 / OM4 aqua LC simplex / duplex 0.9mm 2.0mm 3.0mm fiber konektör lc
LC, SC ve ST stillerinde bulunan yeni Işık Konektörleri, hızlı, yapışkan sonlandırmalı güvenilir, uygun maliyetli fiber optik konektörlerdir.Konektörler, hassas ön ışımalı zirkonya yüksükleri, yüksek kablo tutma kıvrımı ve patentli optik olmayan ayırıcı ara parçası tasarımına sahiptir.Çok modlu veya tek modlu versiyonlarda mevcuttur.
Her zaman en iyi fiber optik ürünleri, uygun fiyatı, hızlı teslimatı sunuyoruz.Fiber optik konektörlerimiz arasında E2000, SC / APC, ST, LC, MU, MT-RJ, MPO, MTP, DIN, D4, SMA, Escon, SC, FC / APC, ST / APC, LC / APC, E2000 / APC bulunur , FC, MTP / APC ve MPO / APC
Standartlara Uygunluk
.Telcordia (eski adıyla Bellcore) GR-326-CORE Tekli mod için Genel gereksinimler
optik konektörler ve Jumper tertibatları.
.IEC 874-1 Fiber optik konektörler ve kablolar için genel şartname
.ANSI / TIA-568-C.3, ISO / IEC 11801 2. Baskı, CENELEC EN 50173, UL94V-0
.Kablo aleve dayanıklılık oranı: OFNR veya IEC60332-3 standardı
Özellikleri
LC, SC ve ST konektör stillerinde mevcuttur
LOMM, çok modlu ve tek modlu sürümlerde mevcuttur (OM1 / OM2, OM3 / OM4, OS2)
İç ve dış tesis uygulamaları için ideal olan en sağlam bağlantı
El cilalama gerekli
900 μm ve 3mm çizme, SC ve ST konektörlerle birlikte verilir
Tüm konektörlerde kullanılan zirkonya seramik yüksükler
APC Konektörü, uç yüzlere uygulanan 5 ° ila 15 ° açılı parlatma nedeniyle geri yansımayı en aza indiren bir tür fiber konektördür.Aşağıdaki resimde gösterildiği gibi.
0,9 mm, 1,6 mm, 2,0 mm, 3,0 mm boyutlarında mevcuttur.
UYGULAMALAR
· CATV
· Aktif cihaz sonlandırma
· Telekomünikasyon ağları
· Metro
Yerel Alan Ağları (LAN'lar)
· Veri işleme ağları
· Test ekipmanı
· Hassas kurulumlar
· Geniş Alan Ağları (WAN'lar)
· Endüstriyel, tıbbi ve askeri
Açı ile parlatılmış konektörler yalnızca diğer açılı cilalı konektörlerle eşleştirilmelidir.Açısız cilalı bir konektörle çiftleşme, çok yüksek ekleme kaybına neden olur.Genel olarak, açıyla parlatılmış konektörler, kaliteli düz fiziksel temaslı olanlara göre daha fazla ekleme kaybına sahiptir.
"Ultra" kaliteli konektörler, bağlandıklarında açılı bir konektöre benzer bir geri yansıma sağlayabilir, ancak açılı bir bağlantı, fiberin çıkış ucu bağlantısı kesildiğinde bile düşük geri yansımayı korur.
Açılı cilalı bağlantılar, yeşil bir gerilim azaltma önyüklemesi veya yeşil bir konektör gövdesi kullanılarak gözle görülür şekilde ayırt edilir.Parçalar genellikle ada "/ APC" eklenerek tanımlanır.
Örneğin, açılı bir FC konektörü, FC / APC olarak adlandırılabilir, açılı bir LC konektörü, LC / APC vb. Olarak adlandırılabilir.
Alandaki eşleşen APC konektörleri için geri dönüş kaybı değeri tipik olarak -65 dB'den büyük olacaktır.Bir UPC bağlantısı için normalde -55 dB'dir.
Bir FTTP dağıtım çerçevesindeki kullanılmayan portlar gibi konektörler eşleşmediğinde, APC konektörlerinin dönüş kaybı, 14 dB civarında olacak UPC konektörlerine kıyasla -65 dB veya daha fazladır.
Özellikleri:
► IEC 61754-20 ve TIA 604-2 ile uyumludur
► Düşük ekleme kaybı ve geri yansıma
► Kolay sonlandırma için süngü şekilli gövde
► Nikel kaplı pirinç gövde
► Üst düzey PC kaplamalı zirkonya seramik halka
► RoHS, REACH SvHC uyumlu
Uygulamalar:
► Yerel alan ağları
► Veri işleme ağları
► Dağıtım uygulaması
► Tesis dağıtımı
► Test ve laboratuvar ekipmanları
Kullanım kolaylığı
| bağlayıcı tipi | tek modlu / çok modlu |
| renk | Mavi-yeşil |
| kablo | 0.9 / 2.0 / 3.0 |
Parametre
| ürün adı | Kapalı Dağıtım Yama Kablosu için OEM / ODM 3.0mm Fiber Optik ST Konektörü |
| mod türü | tek mod / çoklu mod |
| kablo çapı | 0,9 / 2,0 / 3,0 mm |
| ekleme kaybı | ≤ 0.3dB (düşük ekleme kaybı ≤ 0.35dB olabilir) |
| geri dönüş kaybı | ≥60 dB |
| dalga boyu | 1310/1550 |
| yüksük malzemesi | Seramik |
| operatör sıcaklığı | -40 ~ + 85 ℃ |
| OEM / ODM | kabul edilebilir |
| garanti | Doğumdan 3 yıl sonra |
| Teslimat süresi | 2-15 iş günü (miktarınıza göre) |
referans için daha fazla bağlayıcı
| Bağlayıcı türü | LC / SC / FC / FC / E2000 / MPO / MTRJ / SMA |
| Mod türü | tek modlu veya çok modlu |
| Kablo tipi | 0,9 / 2,0 / 3,0 mm |
Nasıl sipariş verilir
1. Bağlayıcı türü: SC / FC / LC / ST / MPO / MTP / MU / MTRJ / E2000 / SMA
2. Mod türü: tek mod (UPC ve APC) / çoklu mod (PC)
3. Kablo çapı: 0.9 / 2.0 / 3.0 mm (diğer çaplar özelleştirilebilir)
4. Kaplama malzemesi: PVC / LSZH
5. fiber sayısı: basit / çift yönlü / 4 çekirdekli / 6 çekirdekli / 8 çekirdekli / 12 çekirdekli / 24 çekirdekli / 48 çekirdekli / 96 çekirdekli ve benzeri
6. Kablo tipi: G652D / G657A1 / G657A2 / G655 / OM1 / OM2 / OM3-150 / OM3-300 / OM4 / OM5
7. Yama kablosu uzunluğu: ihtiyacınıza göre
8. MPO / MTP konektörü, hangi yöntemi (A tipi / B tipi / C tipi), erkek veya dişi, fiber sayımı (4/8/12/16/24/32 fiber) bize bildirmelidir
