Ürün ayrıntıları:
|
Mod türü: | Tek modu | Ekleme kaybı: | ≤ 2,5 dB |
---|---|---|---|
Bağlayıcı türü: | SC / UPC | Kanal Sayısı: | 8 Kanal |
Dalga boyu: | 1470-1610nm | Geçiş bandı dalgalanması: | ≤0.30dB |
Dönüş kaybı: | ≥45dB | Derectivity: | ≥50dB |
Fiber türü: | Corning SMF-28 ultra | ||
Vurgulamak: | Fiber optik içinde wdm,duvara monte fiber sonlandırma kutusu |

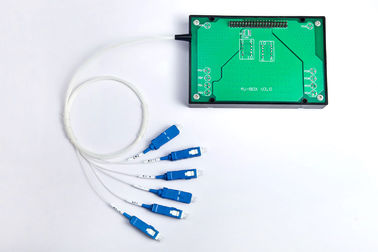

8 kanal SC UPC CWDM mux ve demux seti fiber optik kaba dalga boyu bölümü çoklayıcı
Özellikler |
ABS Modülü |
Düşük Ekleme Kaybı |
Yüksek stabilite |
Uygulamalar |
CATV Bağlantıları |
WDM Sistemleri |
Sistem İzleme |
Test ve Ölçüm Cihazları |
Parametreler | Şartname | ||||
MUX | DEMUX | ||||
Yerleştirme Kaybı (dB) | 2.5 | 2.5 | |||
CWDM Merkezi Dalga Boyları [λc] (nm) | ~ 1610 1470 | ||||
Passband (@ -0.5dB bant genişliği) (nm) | 7.5 ± | ||||
Insettion | Komşu Kanal | > 30 | |||
Bitişik Olmayan Kanal | > 40 | ||||
Passband Dalgalanma (dB) | ≤0.30 | ||||
Polarizasyon Bağımlı Kaybı (dB) | <0.30 | ||||
Polarizasyon Modu Dağılımı (ps) | <0.10 | ||||
Geri Dönüş Kaybı (dB) | > 45 | ||||
Yönlülük (dB) | > 50 | ||||
Maksimum Optik Güç (mw) | 500 | ||||
Çalışma Sıcaklığı (℃) | -5 ~ +75 | ||||
Depolama Sıcaklığı (℃) | -40 ~ +85 | ||||
Elyaf Türü | Corning SMF-28 Ultra | ||||
Bağlayıcı Tipi | SC / UPC | ||||
At Kuyruğu Uzunluğu (m) | 1 | ||||
Paket Ölçüsü (mm) | 100 x 80 x 10 |

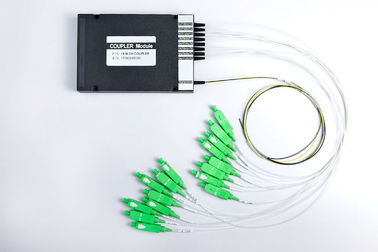

1 × N CWDM Mux / Demux Modülü
OADM | |||||||
ITU | Kanal sayısı | Uygulama türü | Merkez Dalga Boyu | Lif çapı | Elyaf Uzunluğu | Bağlayıcı | |
1 = 100G 2 = 200g | 4 = 4 Kanal 8 = 8 Kanal 16 = 16 Kanal | M = Mux D = Demux | 41 = 1410nm 43 = 1430nm 45 = 1450nm 47 = 1470nm 49 = 1490nm 51 = 1510nm | 1 = 250um | 05 = 0.5m | 0 = Hiç |
Uygulamalar:
CWDM Sistemi
Ekle / Bırakma
PON Ağları
CATV Bağlantıları
Uyma:
Telcordia GR-1209-CORE-2001
Telcordia GR-1221-CORE-1999
RoHS
Ambalaj: çanta ve karton kutu
