Ürün ayrıntıları

Evde > Ürünler >
Fiber optik alıcı verici
>
40km Tek Mod Uygulamaları için LC Bağlantısı ile 10Gb/s SFP+ İki Yönlü Fiber Optik Alıcı
Tüm Kategori

fiber optik patch kablosu

MPO MTP Yama Kablosu

MPO MTP Kablosu

MPO Kaset Modülü

Fiber optik patch panel

Fiber optik helezon

FTTH Sonlandırma Kutusu

fiber optik konektörler

hızlı derleme bağlayıcı

Fiber optik adaptörü

Fiber optik zayıflatıcı

Fiber Optik Döngü

Fiber optik kablolar

Fiber optik araçları

Fiber optik alıcı verici

Fiber optik bölücü

Fiber Optik WDM

Fiber optik Splice kapatma

Bakır yapıştırma kabloları

Rj45 Patch Panel

RJ45 Ethernet Konektörü

Drone Fiber Optic

Anahtar ve soket
Bizimle İletişim
Mrs. Alice
sales03@newlightfiber.com
0086-13534063703
WeChat 86 13534063703
Şimdi iletişime geçin

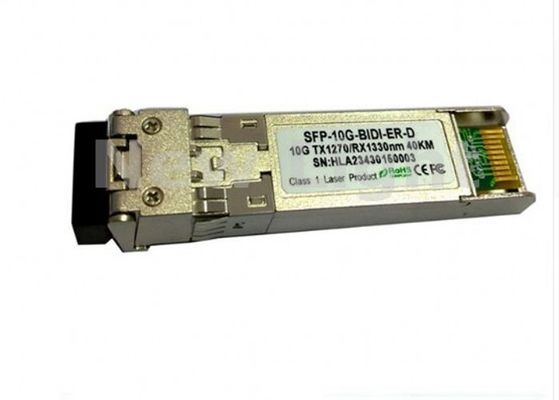

40km Tek Mod Uygulamaları için LC Bağlantısı ile 10Gb/s SFP+ İki Yönlü Fiber Optik Alıcı
  • Adı

40km Tek Mod Uygulamaları için LC Bağlantısı ile 10Gb/s SFP+ İki Yönlü Fiber Optik Alıcı

Marka Adı: New Light
Moq: 1
fiyat: 3.5~20
Paketleme Ayrıntıları: İhracat paketi
Ödeme Şartları: Banka havalesi, Western Union, MoneyGram
Ayrıntılı Bilgiler
Ürün Tanımı
Ayrıntılı Bilgiler
Menşe yeri:
Çin
Sertifika:
CE
İsim:
SFP BIDI Alıcı-Verici
Mesafe:
40km
Mod:
Tek mod
Veri Aktarım Hızı:
10 gr
Dalgaboyu:
1270/1330nm
Bağlayıcı Türü:
LC
Yetenek temini:
1000000
Vurgulamak:

gigabit ethernet alıcı-verici

,

single-mode fiber alıcı-verici

Ürün Tanımı
10Gb/s Fiber Optik Alıcı-Verici / SFP+ Çift Yönlü Alıcı-Verici 40km LC Konnektörlü
RoHS Uyumlu 10Gb/s SFP+ Çift Yönlü Alıcı-Verici, 40km tek modlu LC konnektörlü
Mutlak Maksimum Değerler
Parametre Sembol Min. Maks. Birim Not
Besleme Gerilimi Vcc -0.5 4.0 V
Depolama Sıcaklığı -40 85 °C
Bağıl Nem 85 %
Maksimum mutlak değerlerin üzerindeki stres, modüle kalıcı hasara neden olabilir
Temel Özellikler
  • 9.95Gb/s - 10.3Gb/s veri hızlarını destekler
  • Simplex LC Konnektörlü Çift Yönlü SFP+ Optik Alıcı-Verici
  • Dijital Tanılama SFF-8472 Uyumlu
  • Çalışırken takılabilir
  • 1:1270nm DFB Lazer verici, 1330nm alıcı
  • 2:1330nm DFB Lazer verici, 1270nm alıcı
  • 9/125um SMF üzerinde 40km'ye kadar
  • SFP+ MSA SFF-8431 Uyumlu
  • Çalışma sıcaklığı: 0 ila 70 °C
Uygulamalar
  • 10GBASE-ER @ 10.3125Gbps
  • 10GBASE-EW @ 9.953Gbps
  • Diğer optik bağlantılar
Genel Çalışma Karakteristikleri
Parametre Sembol Min. Tip Maks. Birim Not
Veri Hızı Ethernet 10.3125 Gb/s
Fiber Kanal 10.518
Besleme Gerilimi Vcc 3.13 3.3 3.47 V
Besleme Akımı Icc5 mA
Besleme Akımı Icc3 400 mA
Çalışma Sıcaklığı Tc 0 70 °C
Elektriksel Giriş/Çıkış Karakteristikleri
Verici
Parametre Sembol Min. Tip Maks. Birim Not
Diff. giriş voltaj salınımı 120 820 mVpp 1
Tx Devre Dışı Bırakma girişi H VIH 2.0 Vcc+0.3 V
Tx Devre Dışı Bırakma girişi L VIL 0 0.8 V
Tx Arıza çıkışı H VOH 2.0 Vcc+0.3 V 2
Tx Arıza çıkışı L VOL 0 0.8 V
Giriş Diff. Empedansı Zin 100 Ω
Alıcı
Parametre Sembol Min. Tip Maks. Birim Not
Diff. çıkış voltaj salınımı 340 650 800 mVpp 3
Rx LOS Çıkışı H VOH 2.0 Vcc+0.3 V 2
Rx LOS Çıkışı L VOL 0 0.8 V
Not 1) TD+/-, modül içinde 100Ω diferansiyel sonlandırma ile dahili olarak AC bağlantılıdır.
Not 2) Tx Arıza ve Rx LOS, açık kollektör çıkışlarıdır ve ana kartta 4.7k ila 10kΩ dirençlerle yukarı çekilmelidir. 2.0V ile Vcc+0.3V arasında yukarı çekme voltajı.
Not 3) RD+/- çıkışları dahili olarak AC bağlantılıdır ve kullanıcı SERDES'inde 100Ω (diferansiyel) ile sonlandırılmalıdır.
Optik Karakteristikler
Verici
Parametre Sembol Min. Tip Maks. Birim Not
Çalışma Dalga Boyu 1260 1270 1280 nm
Çalışma Dalga Boyu 1320 1330 1340 nm
Ort. çıkış gücü (Etkin) Po 0 4 dBm 1
Sönme Oranı ER 5 dB 1
RMS spektral genişlik Δλ 1 nm
Yükselme/Düşme süresi (20%~80%) Tr/Tf 50 ps 2
Optik modülasyon genliği OMA -6.2 dBm
Dispersiyon cezası 1 dB
Çıkış Optik Gözü IEEE 0802.3ae ile uyumlu
Alıcı
Parametre Sembol Min. Tip Maks. Birim Not
Çalışma Dalga Boyu 1320 1330 1340 nm
Çalışma Dalga Boyu 1260 1270 1280 nm
Hassasiyet Psen -15 dBm 3
Min. aşırı yük Pimax 0.5 dBm
LOS İddiası Pa -30 dBm
LOS De-iddiası Pd -16 dBm
LOS Histerezisi Pd-Pa 0.5 4 dB
Not 1) 10.3125b/s'de PRBS 231 - 1 NRZ test deseni ile ölçülmüştür.
Not 2) %20~%80
Not 3) ER en kötü durumda, BER için PRBS 231 - 1 NRZ test deseni ile 10.3125 Gb/s'de ölçülmüştür < 1x10-12
Pin Tanımları ve İşlevleri
Pin Sembol Adı/Tanımı
1VEET [1]Verici Toprağı
2Tx_FAULT [2]Verici Arızası
3Tx_DIS [3]Verici Devre Dışı Bırakma. Lazer çıkışı yüksek veya açık konumda devre dışı bırakılır
4SDA [2]2 telli Seri Arayüz Veri Hattı
5SCL [2]2 telli Seri Arayüz Saat Hattı
6MOD_ABS [4]Modül Yok. Modül içinde topraklanmış
7RS0 [5]Hız Seçimi 0
8RX_LOS [2]Sinyal Kaybı göstergesi. Mantık 0 normal çalışmayı gösterir
9RS1 [5]Hız Seçimi 1
10VEER [1]Alıcı Toprağı
11VEER [1]Alıcı Toprağı
12RD-Alıcı Ters Veri çıkışı. AC Bağlantılı
13RD+Alıcı VERİ çıkışı. AC Bağlantılı
14VEER [1]Alıcı Toprağı
15VCCRAlıcı Güç Kaynağı
16VCCTVerici Güç Kaynağı
17VEET [1]Verici Toprağı
18TD+Verici VERİ girişi. AC Bağlantılı
19TD-Verici Ters VERİ girişi. AC Bağlantılı
20VEET [1]Verici Toprağı
40km Tek Mod Uygulamaları için LC Bağlantısı ile 10Gb/s SFP+ İki Yönlü Fiber Optik Alıcı 0
