Parametre		sembol	Min.	Typ	Maks.	birim	Not
Veri hızı	Ethernet			10,3125		Gb / s
Veri hızı	Fiber Kanalı			10,518		Gb / s
Besleme gerilimi		Vcc	3.13	3.3	3.47	V
Besleme gerilimi		Vcc				V
Besleme Akımı		Icc ₅				mA
Besleme Akımı		Icc ₃			400	mA
Çalışma Kasası Sıcaklığı.		Tc	0		70	° C

ELEKTRİKSEL GİRİŞ / ÇIKTI ÖZELLİKLERİ

l Verici

Parametre		sembol	Min.	Typ	Maks.	birim	Not
Diff. giriş voltaj salıncak			120		820	mVpp	1
Tx Giriş devre dışı bırak	'H	VIH	2.0		Vcc + 0.3	V
Tx Giriş devre dışı bırak	L	VIL	0		0.8	V
Tx Arıza çıkışı	'H	VOH	2.0		Vcc + 0.3	V	2
Tx Arıza çıkışı	L	VOL	0		0.8	V	2
Giriş Diff. Empedans		Zin		100		Ω

l Alıcı

Parametre		sembol	Min.	Typ	Maks.	birim	Not
Diff. çıkış voltaj salıncak			340	650	800	mVpp	3
Rx LOS Çıkışı	'H	VOH	2.0		Vcc + 0.3	V	2
Rx LOS Çıkışı	L	VOL	0		0.8		2

Not 1) TD +/-, modülde 100  diferansiyel sonlandırma ile dahili AC birleşimidir.

Not 2) Tx Hatası ve Rx LOS, açık kartın çıkışlarıdır ve bunlar ana makine kartında 4.7k ila 10kΩ dirençlerle çekilmelidir. Gerilimi 2.0V ile Vcc + 0.3V arasında çekin.

Not 3) RD +/- çıkışları dahili olarak AC kuplajlıdır ve kullanıcı SERDES'de 100Ω (diferansiyel) ile sonlandırılmalıdır.

OPTİK ÖZELLİKLER

l Verici

Parametre	sembol	Min.	Typ	Maks.	birim	Not
Çalışma Dalga Boyu		1260	1270	1280	mil
Çalışma Dalga Boyu		1320	1330	1340	mil
Ave. çıkış gücü (Etkin)	Po	0		4	dBm	1
Yok olma oranı	ER	5			dB	1
RMS spektral genişliği	Δλ			1	mil
Yükseliş / Düşme zamanı (% 20 ~% 80)	Tr / Tf			50	ps	2
Optik modülasyon genliği	OMA	-6.2			dBm
Dağılım cezası				1	dB
Çıktı Optik Göz	IEEE 0802.3ae ile uyumlu

l Alıcı

Parametre	sembol	Min.	Typ	Maks.	birim	Not
Çalışma Dalga Boyu		1320	1330	1340	mil
Çalışma Dalga Boyu		1260	1270	1280	mil
Duyarlılık	PSEN			-15	dBm	3
Min. aşırı yükleme	Pimax	0.5			dBm
LOS Assert	baba	-30			dBm
LOS De-assert	Pd			-16	dBm
LOS Hysteresis	Pd-Pa	0.5		4	dB

Not 1) PRBS 2 ³¹ - 1 NRZ test modeliyle 10.3125 b / s'de ölçülmüştür.

Not 2)% 20 ~% 80

Not 3) ER en kötü durumda, BBS <1x10 ^-12 için PRBS 2 ³¹ - 1 NRZ test deseni ile 10.3125 Gb / s'de ölçülmüştür

PIN TANIMLARI VE FONKSİYONLARI

Toplu iğne	sembol	İsim / Açıklama
1	VEET [1]	Verici Zemin
2	Tx_FAULT [2]	Verici Arızası
3	Tx_DIS [3]	Verici Devre Dışı Bırakma. Lazer çıktısı yüksek veya açık devre dışı
4	SDA [2]	2 kablolu Seri Arabirim Veri Hattı
5	SCL [2]	2-kablolu Seri Arabirim Saat Hattı
6	MOD_ABS [4]	Yok Modül. Modülde topraklanmış
7	RS0 [5]	Seçiniz 0
8	RX_LOS [2]	Sinyal kaybı göstergesi. Mantıksal 0 normal çalışmayı gösterir
9	RS1 [5]	Oranı Seçiniz 1
10	VEER [1]	Alıcı Zemin
11	VEER [1]	Alıcı Zemin
12	RD-	Alıcı, verileri ters çevirdi. AC Birleştirildi
13	RD +	Alıcı verileri. AC Birleştirildi
14	VEER [1]	Alıcı Zemin
15	VCCR	Alıcı Güç Kaynağı
16	VCCT	Verici Güç Kaynağı
17	VEET [1]	Verici Zemin
18	TD +	Verici Verileri. AC Birleştirildi
19	TD-	Verici Inverted DATA in. AC Coupled
20	VEET [1]	Verici Zemin

Etiketler:

tek modlu fiber alıcı verici

gigabit ethernet alıcı verici

sfp optik alıcı verici

Ürün ayrıntıları

Evde > Ürünler >

Fiber optik alıcı verici

10Gb / S Fiber Optik Telsiz / SFP + Çift Yönlü Telsiz 40km LC Konnektörlü

Tüm Kategori

fiber optik patch kablosu

MPO MTP Yama Kablosu

MPO MTP Kablosu

MPO Kaset Modülü

Fiber optik patch panel

Fiber optik helezon

FTTH Sonlandırma Kutusu

fiber optik konektörler

hızlı derleme bağlayıcı

Fiber optik adaptörü

Fiber optik zayıflatıcı

Fiber Optik Döngü

Fiber optik kablolar

Fiber optik araçları

Fiber optik alıcı verici

Fiber optik bölücü

Fiber Optik WDM

Fiber optik Splice kapatma

Bakır yapıştırma kabloları

Rj45 Patch Panel

RJ45 Ethernet Konektörü

Drone Fiber Optic

Anahtar ve soket

10Gb / S Fiber Optik Telsiz / SFP + Çift Yönlü Telsiz 40km LC Konnektörlü

Marka Adı:	New Light
Moq:	1
fiyat:	3.5~20
Paketleme Ayrıntıları:	İhracat paketi
Ödeme Şartları:	T/t, Western Union, Moneygram

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Marka adı:

New Light

Sertifika:

Adı:

SFP BIDI alıcı-verici

mesafe:

40 km

Modu:

Tek modu

Veri Transfer Hızı:

40 "

Dalga boyu:

1270 / 1330nm

Bağlayıcı türü:

Min sipariş miktarı:

Fiyat:

3.5~20

Ambalaj bilgileri:

İhracat paketi

Teslim süresi:

7 iş günü

Ödeme koşulları:

T/t, Western Union, Moneygram

Yetenek temini:

1000000

Vurgulamak:

gigabit ethernet alıcı-verici

single-mode fiber alıcı-verici

Ürün Tanımı

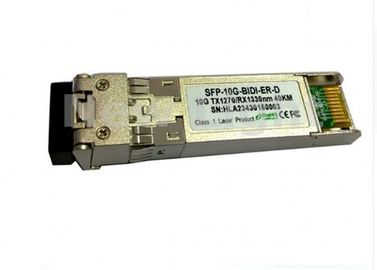

RoHS Uyumlu 10 Gb / s SFP + Çift Yönlü Telsiz, LC konnektörlü 40km tekli mod
