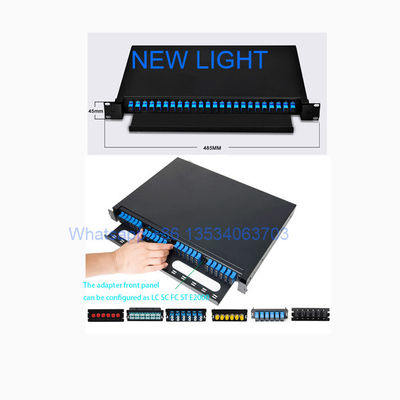

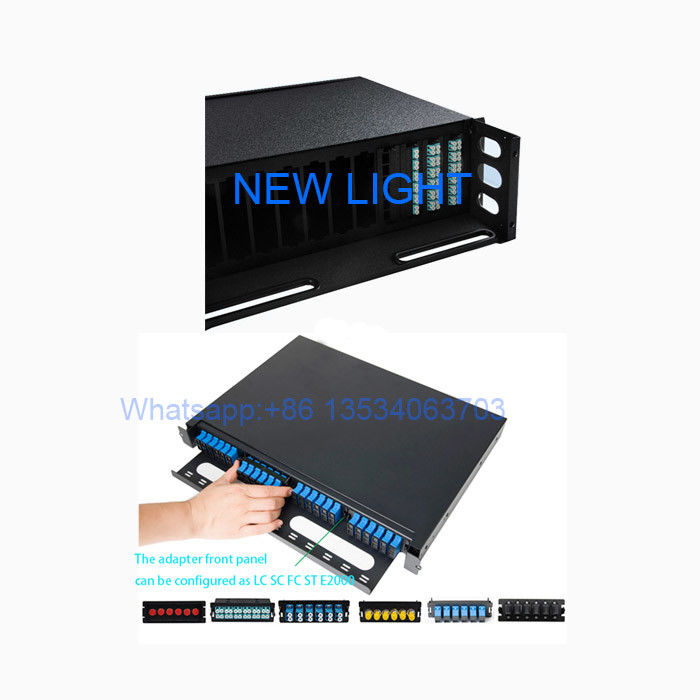

Veri Merkezleri için Kaydırılabilir Çekmece Kapalı Standart Boyut 24 Fiber Optic Patch Panel

Marka Adı:	New light
Model Numarası:	12/24/48 çekirdek ptoch panel
Moq:	1~10000
fiyat:	10~100
Paketleme Ayrıntıları:	opp torba + Karton kutu
Ödeme Şartları:	T/T, Western Union, MoneyGram, PayPal

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Sertifika:

ROHS ;ISO9001

Eksifikasyon:

Veri merkezleri,önceden sonlandırılmış kurulumlar

Ön panel:

LC, SC, ST, FC, E2000

Ürün Adı:

24 fiber rafa monte MPO/MTP Fiber Optik Bağlantı Paneli

Tepsi:

12/24/48/72/96 fiber

Ağırlık:

Malzeme:

Fosfor bronz

Renk:

Beyaz

Depolama Sıcaklığı:

-45 ° C ~+60 ° C

Ürün Tipi:

ekleme tepsileri ile sürgülü çekmece muhafazası

Boyutlar:

1,75"Y x 17,0"G x 14,0"D,485mmx294mmx44mm

Adaptör türü:

Liman:

12/24/36/48/72/96/144/192/288/386

Yetenek temini:

Günde 10000

Vurgulamak:

fiber optic parts and accessories

Fiber optik Aksesuar

Ürün Tanımı

1U 2U 3U Siyah Fiber Optik Patch Panel Standart Boyut LC/SC/ST/FC Bağlantı Noktası

Ürüne Genel Bakış

Telekomünikasyon altyapısında verimli fiber yönetimi ve çapraz bağlantı için tasarlanmış 1U 2U 3U siyah standart boyutlu LC/SC/ST/FC portlu fiber optik panel.

Temel Özellikler

Hafif, rasyonel yapı tasarımıyla standart boyut
Değiştirilebilir dahili ekleme tepsisi
19" ve 23" standart dağıtım çerçeveleriyle uyumlu
Hem şerit hem de tek fiber uygulamaları için uygundur
Farklı adaptör arayüzlerine uyum sağlamak için çeşitli panel plakaları
Kolay tanımlama ve çalıştırma için ön işaretleme
İsteğe bağlı fiber optik pigtailler ve adaptörlerle 24C, 36C, 48C, 72C konfigürasyonları mevcuttur
Basitleştirilmiş yönetim ve operasyon

Ürün Açıklaması

MPO/MTP kabloları ve adaptörleri içeren bu fiber dağıtım panelleri, fiber optik kabloların kolay sonlandırılmasını kolaylaştırır ve çapraz bağlantı için ayrı fiberlere erişim sağlar. Metal muhafaza, adaptör panellerini ve fiber ekleme tepsilerini barındırır ve fiberlerin sabit dahili adaptör bağlantı noktalarına bağlanan pigtaillerle kaynaşmasına olanak tanır.

Dahili bağlantı noktaları, kalıcı bağlantılar için sabit kalırken, harici bağlantı noktaları, esnek cihaz ara bağlantısı için sık sık bağlanan fiber yama kablolarını barındırır. Panelde iki bölme bulunur: biri bölme yuvaları/adaptörler için, diğeri ise ekleme tepsisi ve fazla fiber depolama için.

Mevcut modeller, 12, 24, 36, 48, 72, 96 ve 144 çekirdekli fiber uygulamalarını destekleyen çeşitli adaptör konfigürasyonlarına (LC çok modlu çift yönlü, ST tekli mod) sahip, kaydırılarak çıkarılabilen raf montaj muhafazalarını içerir. İsteğe bağlı fiber aksesuarları ve pigtaillerle SC, ST, FC, LC, MTRJ, E2000 arayüzleriyle uyumludur.

Uygulamalar

Telekomünikasyon abone döngüsü
Eve kadar fiber (FTTH)
LAN/WAN ağları
CATV sistemleri

Mekanik ve Çevresel Özellikler

Parametre	Şartname
Çalışma Sıcaklığı	-25°C ile +40°C arası
Depolama Sıcaklığı	-25°C ile +55°C arası
Bağıl Nem	≤%85 (+30°C)
Hava Basıncı	70Kpa ila 106Kpa
Renk	Siyah

Boyutlar

Modeli	Elyaf Miktarı	Yükseklik	Boyutlar (UGY)
Raf Montajı	12/24/48/96 çekirdek	1U	430354.144mm

Polarite Yöntemleri

Uygun fiber bağlantı polaritesi, iletim (Tx) ve alma (Rx) sinyallerinin bağlantılar arasında doğru şekilde eşleşmesini sağlar. Çoklu fiber bileşenler için endüstri standardında üç polarite yöntemi mevcuttur:

Yöntem A

Anahtar yukarı/anahtar aşağı konnektörleri olan Tip A düz geçişli MPO ana kablolarını kullanır. Pozisyon 1 fiberi Pozisyon 1'e ulaşır. Çift yönlü uygulamalar için yama kablosunda alıcı-vericinin çevrilmesini gerektirir.

Yöntem B

Her iki uçta anahtarlı konektörler kullanır, konumları değiştirir (Konum 1 ila 12, Konum 2 ila 11). Çift yönlü uygulamalar için düz AB bağlantı kabloları kullanır.

Yöntem C

Dahili çift çevirmeli tuş yukarı/aşağı konektörlerini kullanır (Konum 1'den 2'ye, Konum 2'den 1'e). Dubleks için uygundur ancak paralel 8 fiberli 40/100 Gig uygulamalar için önerilmez.

Fluke Networks'ün MultiFiber™ Pro gibi profesyonel test ekipmanları ara kablolar, kalıcı bağlantılar ve kanallar için doğru polarite dağıtımını sağlar.
