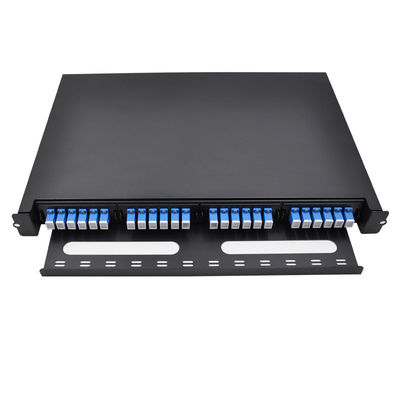

Veri Merkezleri için MPO/MTP Kablosu ve Kaydırılabilir çekmece kablosu ile 48 Port Fiber Optic Patch Panel

Marka Adı:	New light
Model Numarası:	12/24/48 çekirdek ptoch panel
Moq:	1~10000
fiyat:	10~100
Paketleme Ayrıntıları:	opp torba + Karton kutu
Ödeme Şartları:	T/T, Western Union, MoneyGram, PayPal

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Sertifika:

ROHS ;ISO9001

Malzeme:

ÖZELLİKLER

Eksifikasyon:

Veri merkezleri,önceden sonlandırılmış kurulumlar

Ön panel:

LC, SC, ST, FC, E2000

Ürün Adı:

24 fiber rafa monte MPO/MTP Fiber Optik Bağlantı Paneli

Tepsi:

12/24/48/72/96 fiber

Ağırlık:

Malzeme:

Fosfor bronz

Renk:

Beyaz

Depolama Sıcaklığı:

-45 ° C ~+60 ° C

Ürün Tipi:

ekleme tepsileri ile sürgülü çekmece muhafazası

Boyutlar:

1,75"Y x 17,0"G x 14,0"D,485mmx294mmx44mm

Adaptör türü:

Yetenek temini:

Günde 10000

Vurgulamak:

fiber optic parts and accessories

Fiber optik Aksesuar

Ürün Tanımı

MPO/MTP Kablosu ve Adaptörleri ile 48 Port Fiber Optic Patch Panel

Bu 48 portlu fiber optik yama paneli sistemi, fiber dağıtım panelleri olarak da bilinen MPO / MTP kabloları ve adaptörleri içerir.Bu paneller fiber optik kabloların kolayca sonlandırılmasını kolaylaştırır ve çapraz bağlantı amaçlı bireysel liflere erişim sağlar.

Standart fiber optik paneli, adaptör panelleri ve fiber splice tepsileri barındıran bir metal kabına sahiptir.daha sonra adaptör panellerinin sabit iç portlarına bağlanan.

Panelin iç portları kalıcı kablo bağlantıları sağlayarak sabit kalırken, dış portlar cihazlar arasındaki sık bağlantı ayarları için fiber yama kablolarına yer verir.

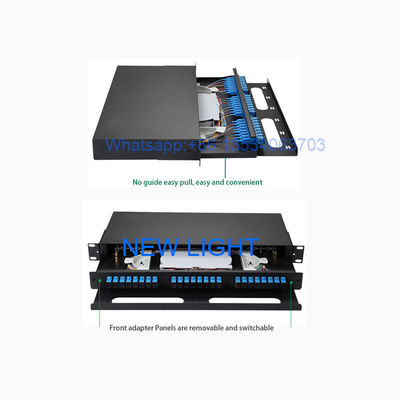

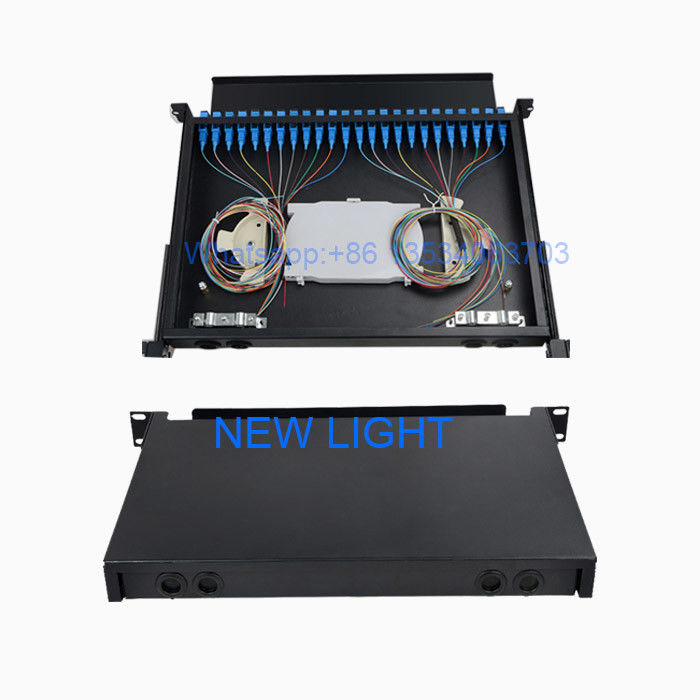

Fiber yama paneli iki bölümden oluşur: biri bölme kapakları veya adaptörleri barındırırken, diğeri ekleme tepsisi ve fazla fiber depolaması için tasarlanmıştır.

LC multimode dupleks adaptörleri ve ekleme tepsileri de dahil olmak üzere çeşitli yapılandırmalara sahip kaydırılabilir raf montajlı fiber optik kabuklarda mevcuttur.ve 144 çekirdek lif uygulamaları. SC, ST, FC, LC, MTRJ ve E2000 dahil olmak üzere çeşitli adaptör arayüzleriyle uyumludur. İsteğe bağlı bileşenler olarak ilgili lif aksesuarları ve pigtails.

Başvurular

Telekomünikasyon abone döngüsü
Fiber to the home (FTTH)
LAN/WAN ağları
CATV sistemleri

Temel Özellikler

Optik kablo sonlandırması için dal bağlantısı
19 inçlik standart raf montaj yapısı
Adaptör kurulum uyumluluğu
Kolay çalıştırmak için çekmece yapısı
Yer tasarrufu yapan kompakt tasarım
Kolay yönetim ve işletme
Hafif, rasyonel yapıyla standart boyut

Mekanik ve çevresel özellikler

Parametreler	Spesifikasyon
Çalışma sıcaklığı	-25°C - +40°C
Depolama sıcaklığı	-25°C - +55°C
Nitelikli Nemlilik	≤85% (+30°C)
Hava basıncı	70Kpa'dan 106Kpa'ya kadar
Renk	Siyah

Boyutları

Model	Lif miktarı	Yükseklik	Boyutlar (LxWxH)
Çekirdek Montajı	12/24/48/96 Temel	1U	430354.144mm

Kutupluk Yapısı

Fiber Polaritesini Anlamak

Düzgün veri iletimi için, kablonun bir ucundaki gönderme sinyali (Tx) karşı ucundaki alıcıya (Rx) karşılık gelmelidir.Endüstri standartları, çoklu lif bileşenleri için üç kutupluk yöntemi tanımlar, her biri farklı MPO kablo türlerini kullanıyor.

A yöntemi

Bir ucunda anahtar üst bağlantısı ve karşı ucunda anahtar aşağı bağlantısı olan Tip A düz MPO gövde kablolarını kullanır, pozisyon 1'den pozisyon 1'e fiber hizalanmasını korur.Çifte uygulamalar için, bir ucunda yama kablosu alıcı alıcı flip gerektirir.

B yöntemi

İki ucunda da anahtar bağlantıları kullanır.İki ucunda da düz A-B yama kabloları kullanıyor..

C yöntemi

Özellikleri bir ucunda anahtar yukarı bağlantısı ve diğer ucunda anahtar aşağı (A yöntemine benzer), iç lif çifti çevirme ile.Bu yöntem paralel 8 fiber 40 ve 100 Gig uygulamalarını desteklemez ve önerilmez..

Özel yama kablosu türleri gerektiren çoklu kutupluk yöntemleri ile, dağıtım hataları yaygındır.ve doğru kutup doğrulama kanalları.
