Ürün Açıklaması:

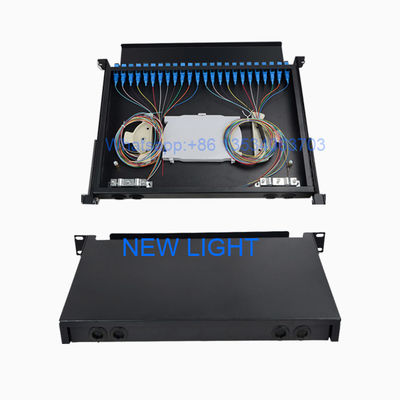

48 portlu fiber optik patch panel, MPO / MTP kablosu içerir ve adaptörler, fiber dağıtım panelleri olarak da bilinir. Fiber optik kabloların sonlandırılmasını kolaylaştırır ve çapraz bağlantı için kablonun bireysel fiberlerine erişim sağlar.
Temel bir fiber optik panel tipik olarak adaptör panellerini ve fiber ekleme tepsilerini saran metal bir mahfazadır. Ekleme tepsileri, elyafların, adaptör panellerinin sabit iç portlarına takılan fiber optik pigtaillerle birlikte kaynaşmasına izin verir.
Panelin iç portları genellikle sabittir, yani kabloların hiçbir noktada bağlantısı kesilmemiştir. Panelin dış portları, cihazlar arasındaki bağlantıları gerektiği gibi düzenlemek için sık sık takılabilen ve çıkarılabilen fiber patch kablolar için ayrılmıştır.
Fiber patch panelin iki bölmesi vardır. Bunlardan biri bölme yuvalarını veya adaptörleri içerir, diğeri ise ekleme tepsisi ve fazla lif depolaması için kullanılır.

3 adet LC çok modlu dupleks adaptör ve ekleme tepsisi ile birlikte yerleştirilmiş, rafa monte edilmiş fiber optik muhafaza ... 6 adet ST tekli adaptör ve ekleme tepsisi ile yüklü 6 port 19 inç sürgülü rafa monte fiber optik kapak.

12 çekirdekli elyaf, 24 çekirdekli elyaf, 36 çekirdekli elyaf, 48 çekirdekli elyaf, 72 çekirdekli elyaf, 96 çekirdekli elyaf, 144 çekirdekli elyaf uygulamaları için farklı modeller mevcuttur. SC, ST, FC, LC MTRJ, e2000 vb. Dahil olmak üzere farklı adaptör arayüzü ile olabilirler. İlgili elyaf aksesuarları ve pigtailler isteğe bağlıdır.

Uygulama:

1. Telekomünikasyon abone döngüsü

2. Eve fiber (FTTH)

3. LAN / WAN

4. CATV

Özellikleri:

Optik kablo sonlandırmanın branş bağlantısına kullanılır

19 '' Standart Yapı, Raf montajı

Adaptör montajı için kullanılabilir

Çekmece Yapısı, Çalıştırması Kolay.

Yer tasarrufu için kompakt tasarım

Yönetim ve işletme için kolay

Standart ölçü, hafif ve makul yapı

Mekanik ve çevresel özellikler:

Boyut:

Polarite
Fiber bağlantıların düzgün şekilde veri göndermesi için, kablonun bir ucundaki iletim sinyalinin (Tx) diğer ucundaki karşılık gelen alıcıyla (Rx) eşleşmesi gerekir. Herhangi bir polarite şemasının amacı, bu sürekli bağlantıyı sağlamaktır ve çoklu fiber bileşenlerle çalışırken bu biraz daha karmaşık hale gelir. Endüstri standartları üç farklı polarite yöntemine işaret eder - Yöntem A, Yöntem B ve Yöntem C. Her yöntem farklı tipte MPO kabloları kullanır.

Yöntem A, bir ucunda bir anahtar konektöre ve diğer ucunda bir anahtar aşağı konektöre sahip Tip A düz MPO ana hat kablolarını kullanır, böylece Konum 1'de bulunan fiber diğer ucunda Konum 1'e gelir. Dubleks uygulamalar için A Yöntemi kullanılırken, alıcı-vericinin çevirme yapmasının bir ucundaki yama kablosunda yapılması gerekir.

Metot B, alıcı-verici çeviricisini her iki ucunda anahtar konnektörleri kullanarak, Konum 1'de bulunan fiberin zıt uçta Konum 12'ye ulaşması, Konum 2'de bulunan fiberin Karşı uçta Konum 11'e ulaşması vb. . Dubleks uygulamalarda, B Yöntemi her iki ucunda da düz AB yama kabloları kullanır.

Yöntem C, bir ucunda bir anahtar konektörü ve Yöntem A'ya benzer diğer ucunda bir anahtar kullanır, ancak kapak, her bir fiber çiftinin döndürüldüğü kablonun içinde gerçekleşir, böylece 1. Konumdaki fiber, Konum 2'deki Konum 2'de durur. karşı uç ve Konum 2'deki elyaf Konum 1'e ulaşır. Bu yöntem çift yönlü uygulamalar için iyi çalışsa da, paralel 8-fiber 40 ve 100 Gig uygulamalarını desteklemez ve bu nedenle önerilmez.

Üç farklı polarite metodu ve her biri için doğru tip yama kabloları kullanma ihtiyacı ile dağıtım hataları yaygın olabilir. Neyse ki, Fluke Networks'ün MultiFiber ™ Pro'sı, kullanıcıların bireysel yama kablolarını, kalıcı bağlantıları ve kanalları doğru polarite için test etmelerini sağlar.
