Ürün ayrıntıları:
|
İsim: | MPO MTP Kablosu | Malzeme: | LSZH, OFNP veya OFNR |
---|---|---|---|
Mod Türü: | OM4 OS2 | çekirdek tipi: | 12 çekirdek/24 çekirdek |
Bağlayıcı: | OVP MPO | Renk: | Su, turuncu, sarı, Sarı/ Kırmızı/ Su |
Vurgulamak: | 12 Fiber MPO MTP Kablosu,100G Plenum MPO MTP Kablosu,100G Plenum Çoklu Fiber Kablo |
40M OM4 12 Fiber MPO MTP Kablosu 100G Plenum mtp fiber optik kablo
Çoklu Fiber Kablonun Özellikleri
YENİ LIGHT OPTICS TECHNOLOGY LIMITED önceden sonlandırılmış Tak ve Kullan Fiber Sistemi, Hızlı Fiber Dağıtım pazarına son derece uygun maliyetli, genişletilebilir ve yüksek hızlı bir sistem sağlar.
YENİ LIGHT OPTICS MTP® marka önceden sonlandırılmış düzenekler, önceden sonlandırılmış birbirine bağlanırken optimum performansın elde edilmesini sağlar

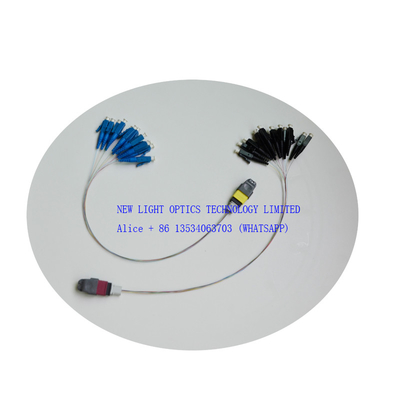

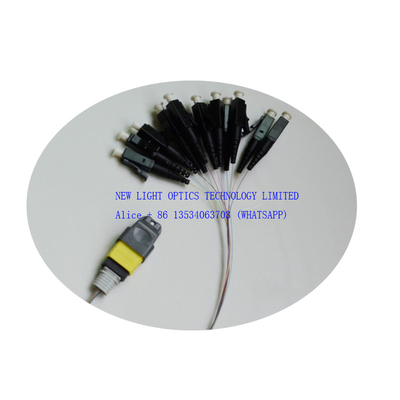

YENİ IŞIK OPTİKLERİ MTP/MPO kablo demeti kabloları, bir uçta bir MTP/MPO konektör ve diğer uçta çoklu tek fiber konektörler (LC, SC, ST, FC, vb.) bulunan bir tür koparma/çıkış MPO kablo düzeneğidir. veri dağıtımı ve bağlantı panellerine yönlendirme için tasarlanmıştır.Bu kablo tertibatları, 10G/25G Ethernet, daha yüksek hızlı 40G/100G Ethernet taleplerini karşılar ve 10G/25G'den 40G/100G'ye standartlara uygun kablo tesisi geçişi için kullanılabilir.Opticking kablo demeti kabloları, konektör tipi, koparma konfigürasyonları ve kılıf malzemesi dahil olmak üzere çeşitli kablo ve konektör kombinasyonlarıyla tamamen yapılandırılabilir.Son derece entegre tasarım ve üretim kabiliyeti ile Opticking, optimum performans ve güvenilirlik sağlamak için %100 test edilmiş özelleştirilmiş MTP/MPO kablo demeti kabloları sağlar.
OM4 Üzerinden Ethernet Çok Modlu Fiber 3500 / 4700 MHz-km Modal Bant Genişliği 850nm / 1300nm |Hızlı Ethernet 100Basw-FX 2000m |1Gb (1000Mb) Ethernet 1000Base-SX 550m (Mod koşullandırma yama kablosu gerektirir) |10Gb Ethernet 10GBase-SR 400m |40Gb Ethernet 40GBase-SR4 150m (550m QSFP+ eSR4) |100Gb Ethernet 100GBase-SR10 150m.
Bant Genişliği: 850/1300 nm'de 3600/500 MHz-km (OM4 - 850nm VCSEL'ler / daha yüksek hız için optimize edilmiştir).
Yukarıdaki uygulama, bir QSFP+ bağlantı noktasını doğrudan (4)SFP+ bağlantı noktalarına bağlayan MTP-LC kablo demeti kablosu içindir.
Birçok mevcut DC ortamında, LC-MTP kabloları, anahtarlar, raf patch paneller ve ana dağıtım kablolama panelleri arasındaki yüksek yoğunluklu fiber gövdeleri desteklemek için kullanılır.
400G kısa ve orta mesafeli doğrudan bağlantı, genellikle 400G-DR4 OSFP/QSFP-DD modülleri ile 8 çekirdekli/12 çekirdekli MTP bağlantı kablosundan oluşur."DR4"—"DR" terimi, tek modlu fiber kullanan 500m erişim anlamına gelir ve "4", 4 x 100 Gbps optik kanal olduğunu belirtir.Bir optik kanal iki fiber gerektirdiğinden, 400G-DR4 modülünün doğrudan bağlantı sağlaması için 8 fiber veya 12 çekirdekli MTP/MPO kablosu kullanılabilir.8 fiber MTP kablolamada fiber kullanımı %100 iken, 12 damarlı MTP kablolamada dört fiber kullanılmadan kalmaktadır.400G QSFP-DD modülünü örnek olarak alın, aşağıdaki resimde 400G DR4 doğrudan bağlantı için MTP kablolaması gösterilmektedir.
16 fiber MTP/MPO kablosuyla 100 m açıklık
400G-SR8 alıcı-vericiler, 16 çekirdekli bir MTP kablosunun kullanılmasını gerektirir.“SR8” – “SR” terimi, çok modlu fiber kullanılarak 100 metrelik bir mesafeyi ifade eder ve “8”, her biri 50Gbps'de çalışan 8 optik kanalın bulunduğunu ifade eder.Bu direkt bağlantıda 16 damarlı MTP kablosu %100 fiber kullanımına sahiptir.Bu 400G-SR8 fiber alıcı-vericilerin birincil uygulayıcılarının, Kuzey Amerika ve Çin'deki belirli hiper ölçekli bulut hizmeti sağlayıcıları olması bekleniyor.
MPO MTP Kablo Teknik Parametre
Öğe | Teknik parametreler | |
Bağlayıcı | MPO/MTP(K veya M) | MPO/MTP (K veya E) |
Çalışma Sıcaklığı | -40°C ~ +80°C | |
Depolama sıcaklığı | -40°C ~ +85°C | |
Ekleme Kaybı |
SM: ≤ 0,75dB (standart değer), ≤0,35dB (tipik değer); MM:≤ 0,50dB (standart değer), ≤0,35dB (tipik değer); |
|
Geri dönüş kaybı | SM:≥60dB;MM:≥35dB | |
MPO uç tipi | Erkek: kılavuz pimli;Dişi: kılavuz pimsiz | |
lif sayısı | 8,12&24 elyaf | |
Diğer ucun konektör tipi | MPO-dişi , MPO-erkek , FC , SC , ST , MU , LC , E2000 | |
Fiber modu | Tek modlu (G652,G655,G657), çoklu mod (50, 62.5, OM2, OM3, OM4) | |
Fiber kablo tipi | 250um şerit fiber, şerit kablo, Paket fiber optik kablo |
Doğru çift yönlü tahsisi garanti etmek için A Tipi, B Tipi ve C Tipi üç polarite yöntemi kullanılır.
