Ürün ayrıntıları:
|
bağlayıcı tipi: | MTP | Mod Türü: | AA/GD |
---|---|---|---|
Kablo Rengi: | 8/12 | kablo çapı: | 3,0 mm 0,9 mm |
Kablo uzunluğu: | 15m/5m/10m | ekleme kaybı: | ≤0,35dB |
Geri dönüş kaybı: | APC≥65dB; APC≥65dB; PC≥55 PC≥55 | ||
Vurgulamak: | Veri Merkezi MPO MTP Gövde Kablosu,Polarite B MPO MTP Gövde Kablosu,PVC LSZH MPO MTP Gövde Kablosu |

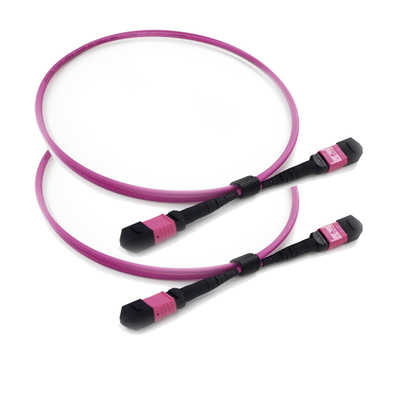

Düşük ekleme kaybı 3,0 mm Elit polarite B Anahtarı yukarı-key up veri merkezi için ana hat Kablosu
Genel BakışElit MTP/MPO -LC Fan çıkışı
MTP/MPO kabloları, yüksek yoğunluklu, düşük kayıplı kablolarda kullanıldığında daha tutarlı ve güvenilir performans sağlayan çok çekirdekli konektörlere sahiptir ve böylece büyük veri merkezlerinde 40G/100G veri iletiminin ayrılmaz bir parçası haline gelir.Bu nedenle, TIA standartları üç tip polarize MTP kablosu tanımlar: Tip A, Tip B ve Tip C. Farklı MTP polarite kablolarının farklı uygulamaları olabilir.Bu eğitimde, esas olarak B tipi polarite MTP kablolarını ve uygulamalarını tanıtacağız.FS MTP kablolarının tam bir polarite kılavuzu için Fiber Polaritesini Anlama adlı teknik incelemeye başvurabilirsiniz.
MTP/MPO B Tipi Kabloya Genel Bakış
B tipi polarite MTP kablosunun anlamı, kablonun her iki ucunda bir anahtar bağlantı konektörü kullanmaktır.Genellikle 40G MTP kablosu olarak anılan B tipi MTP kablosu son derece çok yönlüdür.Bu kablo tertibatı, doğrudan 40G QSFP+ optik alıcı-vericileriniz arasına takmak için kullanılabilir.Şemada görebileceğiniz gibi, bu kablo "çevrilmiş" bir polariteye sahiptir ve Pin 1 ila Pin 12 ilişkisi ile sonuçlanacaktır.40G optikler paralel optikler kullandığından bu son derece kullanışlıdır, yani çift yönlü bir düzende Tx ve Rx'i değiştirmek yerine bağlantı noktası aşağıdaki şemaya benzeyecektir.
MTP/MPO Type-B Kablo Kategorileri

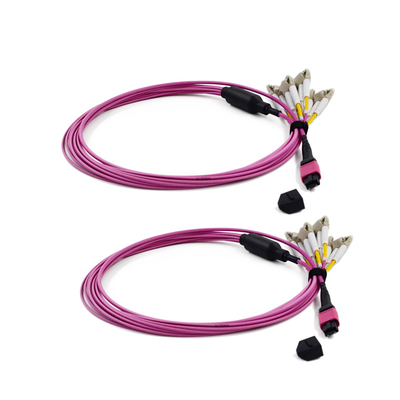

MTP B tipi kablo, farklı işlevlerine göre iki ana kategoriye ayrılabilir: MTP Trunk kabloları ve MTP-LC koparma kabloları.Soketin yapısına bağlı olarak MTP ana hat kabloları ayrıca dişi-dişi, dişi-erkek ve erkek-erkek olarak ayrılır.İki 40G SR4 QSFP+ alıcı-vericiyi paralel optiklere bağlarken sadece dişi-dişi tip B MTP kabloları kullanılmalıdır.MTP-LC ara kabloları için dişi MTP-LC ara kabloları ve erkek MTP-LC ara kabloları mevcuttur.
Not: MTP konnektörleri dişi konnektör ve erkek konnektör olarak ikiye ayrılabilir.Dişi konektörde kılavuz pimler bulunmazken erkek konektörde iki kılavuz pim bulunur.Konnektörler arasındaki bağlantılar pin ile tam olarak hizalanmıştır ve birbirine bağlanan iki MTP konektörü erkek ve dişi olmalıdır.
Ürün bilgisi
lif sayısı | 12 | Fiber Modu | 9/125μm |
Bağlayıcı Tipi1 | LC | Bağlayıcı Tipi2 | sonlandırılmamış |
Fiber Modu | SM | koparma uzunluğu | 1.5m |
dalga boyu | 1310/1550nm | Ceket Malzemesi | PVC/LSZH |
Ekleme kaybı | ≤0,25dB | değiştirilebilirlik | ≤0.2dB |
Geri dönüş kaybı | ≥50dB | Titreşim | ≤0.2dB |
Çalışma sıcaklığı | -40~75°C | Depolama sıcaklığı | -45~85°C |
Geometrik Spesifikasyon (sadece test edilen 3D interferometre için)
Tip | Köşe ofseti(um) | Eğrilik yarıçapı (mm) | Şubat Yüksekliği(nm) | Açı ofseti(°) |
2,5 mm UPC | ≤50 | 10~25 | (-50, +50) | Hiçbiri |
2,5 mm APC | ≤50 | 5~12 | (-50, +50) | 8±0.2 |
1,25 mm UPC | ≤50 | 7~25 | (-50, +50) | Hiçbiri |
1.25 mm APC | ≤50 | 5~12 | (-50, +50) | 8±0.2 |
paketleme
OPP torba ve karton kutu dışında paketleyeceğiz.Malları korumak için teslimat sırasında hasar görmez.
SSS
1. S:üretici misiniz?
A: evet, biz üreticiyiz Shenzhen, çin
2. S:MOQ'unuz nedir?
C: minimum sipariş miktarı 1 adet olabilir, ancak maliyet daha yüksek olacağından 1 adet sipariş vermenizi önermiyoruz, böylece fiyat bütçenizden daha yüksek olacaktır.
3. S:Fiyatı nedir ?
A: Fiyat miktarınıza göre.Miktarınızı bize bildirdikten sonra, sizin için en iyi fiyatı sunacağız.Büyük Miktar çok rekabetçi fiyat alacak.
4. S:FOB fiyatı teklif edebilir misiniz?
C: evet yapabiliriz, ancak boyut ve ağırlık büyük olmadığı için çoğu hava, DHL, TNT, UPC, FEDEX vb.Bu yüzden FOB fiyatını yapmak zor.En iyi yol, ayrıntılı özelliklerinizi ve miktarınızı bize bildirmektir, referansınız için navlunu ürün fiyatıyla sunacağız.
Çok rekabetçi fiyat lojistiğimiz var.Miktarınız büyükse ve düzinelerce karton kutu varsa, referansınız için deniz yoluyla navlun bulabiliriz.
EXW fiyatı veya CFR fiyatı daha iyi olacaktır.İhtiyacınız olursa daha fazla çözüm için bizimle iletişime geçebilirsiniz.
5. S:kaliteniz nasıl?
C: Üretimimiz IEC'ye göre, Avrupa standart üretimidir, neredeyse tozsuz atölyeye kapalıdır.İthal üretim ekipmanları ve kalite kontrol ekipmanları.Özellikle MTP Daisi ekipmanları.
Tüm ürünler teslimattan önce % 100% test edilir.
6. Q :Kurşun zamanınız nedir?
C: Çin'de üç fabrikamız var.Fiber optik kablo üretimi için bir fabrika, patch cord, PLC, ODF, adaptör, zayıflatıcılar vb. için iki fabrika.
Fiber optik patch cord için, teslim süresi 5000 adet için 2-3 iş günü olabilir.Düzenli ürünler stoklarımızda mevcuttur.Sizin için acil siparişle ilgilenebiliriz.Daha fazla bilgi, bizimle temas kurmaktan çekinmeyin.
7. Q :Garantiniz nedir?
A: patch kablosu için, teslimattan bu yana 2 yıl garantimiz var, ancak yalnızca yapay olmayan hasarlardan sorumluyuz.Yapay hasar için, sizin için ücretsiz olarak onarabiliriz, ancak navlun sizin tarafınızdan ödenecektir.
8. S:Ambalajınız nedir?
C: Uluslararası ihracat paketi kullanıyoruz.Referans için farklı ürünlerin bazı ambalajlarını ekledim.Ayrıca logonuzu ambalajın üzerine yazdırabiliriz
9. S:OEM/ODM yapabilir misiniz?
C: evet, yapabiliriz.Biz üreticiyiz, tüm ürünler OEM/ODM kabul edilmektedir.Gizlilik sözleşmesini imzalayabiliriz.
10. S:Bir örnek alabilir miyim?
A: adaptör, zayıflatıcı, yama kablosu, at kuyruğu için hangi ürünlere bağlıdır, sizin için ücretsiz bir örnek sağlayabiliriz.Ama navlun sizin tarafınızdan geri ödendi.
Büyük değerli ürünler için, sipariş verdikten sonra ücretsiz, numune ücreti ve navlun geri ödemesi için teklif edemeyiz, numune ücreti iade edilecektir.
11. S:Nasıl sipariş verebilirim?
A: 1. bize posta gönderin veya soruşturma gönderin.Ürün adını, ayrıntılı özelliklerini, miktarını bize bildirin.Sizin için navlun bulmamıza ihtiyacınız varsa, alma adresinizi sağlayın.
2. Gereksinimlerinizi öğrendikten sonra, teslim süresi ile sizin için en iyi fiyatımızı sunacağız.Fiyat miktarınıza göredir.
3. Teklifi kabul ettiğinizde banka hesabımızla Profoma Faturası yapacağız.
4. Ödemeyi aldıktan sonra sizin için üretimi ayarlayacağız.
5. Teslimattan önce, alınan bilgileri sizinle tekrar teyit edeceğiz ve teslimattan sonra takip numarasını size göndereceğiz.
6. Uzun vadeli işbirliği için gereksinimlerinizi karşılamak için elimizden gelenin en iyisini yapacağız.
12. S:Ödeme süreniz nedir?
A: T/T , Western Union , Paypal , MoneyGram bir kerede. Büyük miktarlar için, %50 peşin, %50 bakiye teslimattan önce ödenebilir.
