Ürün ayrıntıları:
|
bağlayıcı tipi: | SC / E2000 / FC / ST | Mod Türü: | SM / AA |
---|---|---|---|
Kablo Rengi: | 12 renk | kablo çapı: | 3.0mm |
Kablo uzunluğu: | Kişiselleştirilebilir | ekleme kaybı: | ≤0.5dB |
Geri dönüş kaybı: | APC≥65dB; APC≥65dB; PC≥55 PC≥55 | ||
Vurgulamak: | OS2 MPO MTP Kablosu,MPO MTP Kablosu,3.0mm MPO MTP Yama Kablosu |

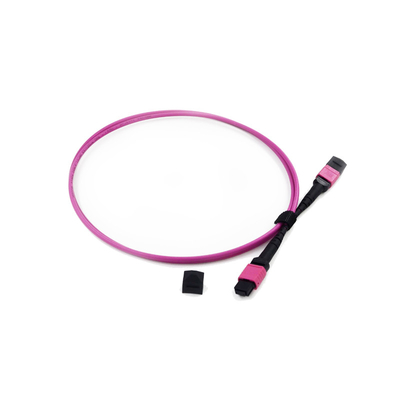

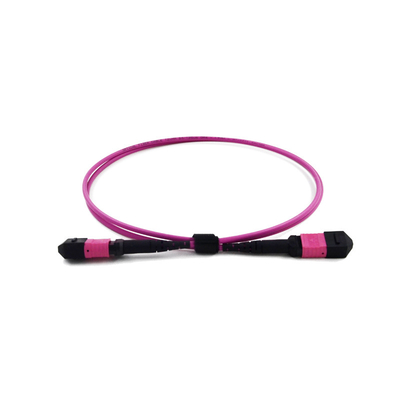

Dişi OS2 (9/125) MPO MTP Kablosu 12 Fiber çok modlu ara bağlantı kablosu
Genel Bakışmtp fiber optik kablo
MPO 12 FİBER BAĞLANTILARI VE POLARİTEYİ AÇIKLAYIN ?
Üç tür tanınan kablo polaritesi vardır.Konektördeki fiber konumlarının adlandırılmasıyla ilgili olarak aşağıya bakın.
Tip A, fiber 1'e bağlı fiber 1'e sahiptir, 2 ila 2, 3 ila 3 vb.
Tip B, fiber 12'ye bağlı fiber 1'e, 2 ila 11, 3 ila 10'a vb. sahiptir.
Tip C, fiber 2'ye bağlı fiber 1, 2 ila 1, 3 ila 4 ve 4 ila 3 vb.
Başvuru
MTP (MPO) KONNEKTÖRLERDE HANGİ TİP KABLO KULLANILIR?
Kablo yapısı
MPO kabloları en çok veri merkezi uygulamalarında kullanılır.Bu uygulamalar tipik olarak yüksek hacimli kablolar kullanır ve sınırlı alana sahiptir.Bu, çoğu üreticinin mikro kablo veya mikro çekirdekli kablo adı verilen küçük, hafif ve esnek bir kablo kullanmayı benimsemesine yol açmıştır.Yapı 250um tamponlu fiberlere, bir aramid iplik mukavemet elemanına ve tek veya çift dış kılıfa sahiptir.
8'den 144'e kadar fiber çekirdek sayılarına hazır olarak temin edilebilen kablo, tipik olarak bir dış kılıf içine yerleştirilmiş 8 fiber veya 12 fiber alt ünite kullanılarak yapılır.Not – 8 ila 24 damar, tüm lifler tek bir ünite içinde olduğundan genellikle dış kılıf gerektirmez.Bu kablo yapısı, geleneksel sıkı tamponlu veya gevşek borulu kablolara kıyasla alanda yaklaşık %65 azalma ve ağırlıkta benzer azalma sağlar.Kablonun ayrıca daha küçük bir bükülme yarıçapı vardır ve bu 3 faktör, bu kabloyu yüksek yoğunluklu fiber uygulamaları için en iyi seçenek haline getirir, çünkü esas olarak kabin / kablo tepsisi başına daha fazla kablo takılabilir.
Cam çekirdekler
Farklı üreticiler arasında kablo yapısı oldukça benzer olsa da, kullanılan cam damarlar farklılık gösterir.Yaklaşık 5 büyük fiberglas çekirdek üreticisi vardır ve hepsi OM3, OM4, OS2 (singlemode), G657.A1 ve G657.A2 (bükülmeye duyarsız singlemode) uluslararası standartlarına göre üretilse de camın performansı farklıdır.
Çoğu MPO kablolaması, yüksek veri hızı uygulamalarında kullanılacaktır.Basit kısa doğrudan bağlantılar için, kullanılan camın markası performansta göz ardı edilebilecek kadar fark yaratacaktır.Bununla birlikte, ağlar daha karmaşık hale gelir ve cam markası gibi daha uzun kanallar sunar ve kablonun yapısı performansı sınırlayan bir faktör haline gelir.
Ürün bilgisi
lif sayısı | 12 | Fiber Modu | 9/125μm |
Bağlayıcı Tipi1 | LC | Bağlayıcı Tipi2 | sonlandırılmamış |
Fiber Modu | SM | koparma uzunluğu | 1.5m |
dalga boyu | 1310/1550nm | Ceket Malzemesi | PVC/LSZH |
Ekleme kaybı | ≤0,25dB | değiştirilebilirlik | ≤0.2dB |
Geri dönüş kaybı | ≥50dB | Titreşim | ≤0.2dB |
Çalışma sıcaklığı | -40~75°C | Depolama sıcaklığı | -45~85°C |
Geometrik Spesifikasyon (sadece test edilen 3D interferometre için)
Tip | Köşe ofseti(um) | Eğrilik yarıçapı (mm) | Şubat Yüksekliği(nm) | Açı ofseti(°) |
2,5 mm UPC | ≤50 | 10~25 | (-50, +50) | Hiçbiri |
2,5 mm APC | ≤50 | 5~12 | (-50, +50) | 8±0.2 |
1,25 mm UPC | ≤50 | 7~25 | (-50, +50) | Hiçbiri |
1.25 mm APC | ≤50 | 5~12 | (-50, +50) | 8±0.2 |
Sketch Map (LC Konnektör ve 12 renk kablo)
paketleme
OPP torba ve karton kutu dışında paketleyeceğiz.Malları korumak için teslimat sırasında hasar görmez.
SSS
1. S:üretici misiniz?
A: evet, biz üreticiyiz Shenzhen, çin
2. S:MOQ'unuz nedir?
C: minimum sipariş miktarı 1 adet olabilir, ancak maliyet daha yüksek olacağından 1 adet sipariş vermenizi önermiyoruz, böylece fiyat bütçenizden daha yüksek olacaktır.
3. S:Fiyatı nedir ?
A: Fiyat miktarınıza göre.Miktarınızı bize bildirdikten sonra, sizin için en iyi fiyatı sunacağız.Büyük Miktar çok rekabetçi fiyat alacak.
4. S:FOB fiyatı teklif edebilir misiniz?
C: evet yapabiliriz, ancak boyut ve ağırlık büyük olmadığı için çoğu hava, DHL, TNT, UPC, FEDEX vb.Bu yüzden FOB fiyatını yapmak zor.En iyi yol, ayrıntılı özelliklerinizi ve miktarınızı bize bildirmektir, referansınız için navlunu ürün fiyatıyla sunacağız.
Çok rekabetçi fiyat lojistiğimiz var.Miktarınız büyükse ve düzinelerce karton kutu varsa, referansınız için deniz yoluyla navlun bulabiliriz.
EXW fiyatı veya CFR fiyatı daha iyi olacaktır.İhtiyacınız olursa daha fazla çözüm için bizimle iletişime geçebilirsiniz.
5. S:kaliteniz nasıl?
C: Üretimimiz IEC'ye göre, Avrupa standart üretimidir, neredeyse tozsuz atölyeye kapalıdır.İthal üretim ekipmanları ve kalite kontrol ekipmanları.Özellikle MTP Daisi ekipmanları.

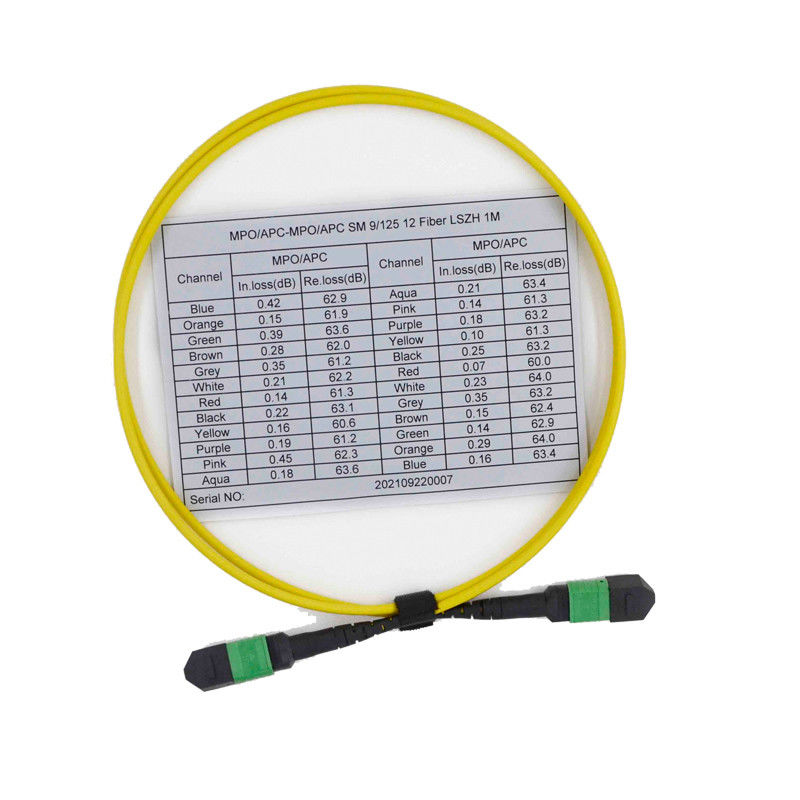

Tüm ürünler teslimattan önce % 100% test edilir.
6. Q :Kurşun zamanınız nedir?
C: Çin'de üç fabrikamız var.Fiber optik kablo üretimi için bir fabrika, patch cord, PLC, ODF, adaptör, zayıflatıcılar vb. için iki fabrika.
Fiber optik patch cord için, teslim süresi 5000 adet için 2-3 iş günü olabilir.Düzenli ürünler stoklarımızda mevcuttur.Sizin için acil siparişle ilgilenebiliriz.Daha fazla bilgi, bizimle temas kurmaktan çekinmeyin.
7. Q :Garantiniz nedir?
A: patch kablosu için, teslimattan bu yana 2 yıl garantimiz var, ancak yalnızca yapay olmayan hasarlardan sorumluyuz.Yapay hasar için, sizin için ücretsiz olarak onarabiliriz, ancak navlun sizin tarafınızdan ödenecektir.
8. S:Ambalajınız nedir?
C: Uluslararası ihracat paketi kullanıyoruz.Referans için farklı ürünlerin bazı ambalajlarını ekledim.Ayrıca logonuzu ambalajın üzerine yazdırabiliriz
9. S:OEM/ODM yapabilir misiniz?
C: evet, yapabiliriz.Biz üreticiyiz, tüm ürünler OEM/ODM kabul edilmektedir.Gizlilik sözleşmesini imzalayabiliriz.
10. S:Bir örnek alabilir miyim?
A: adaptör, zayıflatıcı, yama kablosu, at kuyruğu için hangi ürünlere bağlıdır, sizin için ücretsiz bir örnek sağlayabiliriz.Ama navlun sizin tarafınızdan geri ödendi.
Büyük değerli ürünler için, sipariş verdikten sonra ücretsiz, numune ücreti ve navlun geri ödemesi için teklif edemeyiz, numune ücreti iade edilecektir.
11. S:Nasıl sipariş verebilirim?
A: 1. bize posta gönderin veya soruşturma gönderin.Ürün adını, ayrıntılı özelliklerini, miktarını bize bildirin.Sizin için navlun bulmamıza ihtiyacınız varsa, alma adresinizi sağlayın.
2. Gereksinimlerinizi öğrendikten sonra, teslim süresi ile sizin için en iyi fiyatımızı sunacağız.Fiyat miktarınıza göredir.
3. Teklifi kabul ettiğinizde banka hesabımızla Profoma Faturası yapacağız.
4. Ödemeyi aldıktan sonra sizin için üretimi ayarlayacağız.
5. Teslimattan önce, alınan bilgileri sizinle tekrar teyit edeceğiz ve teslimattan sonra takip numarasını size göndereceğiz.
6. Uzun vadeli işbirliği için gereksinimlerinizi karşılamak için elimizden gelenin en iyisini yapacağız.
12. S:Ödeme süreniz nedir?
A: T/T , Western Union , Paypal , MoneyGram bir kerede. Büyük miktarlar için, %50 peşin, %50 bakiye teslimattan önce ödenebilir.
