Ürün ayrıntıları:
|
Malzeme: | Metal | mod tipi: | tek mod / çoklu mod |
---|---|---|---|
Bağlayıcı Tipi: | 3.0mm | Ekleme kaybı: | <0.3db |
sertifika: | CE, ISO, RoHS | Geri dönüş kaybı: | PC≥40 UPC≥50 APC≥60 dB |
Vurgulamak: | fiber optik kablo konektörleri,fiber optik hızlı konektör |
Performance of optical fiber connectors can be quantified by insertion loss and return loss. Fiber optik konektörlerin performansı sokma kaybı ve geri dönüş kaybı ile ölçülebilir. Measurements of these parameters are now defined in IEC standard 61753-1. Bu parametrelerin ölçümleri şimdi IEC 61753-1 standardında tanımlanmıştır. The standard gives five grades for insertion loss from A (best) to D (worst), and M for multimode. Standart A (en iyi) ila D (en kötü) ila ekleme kaybı için beş derece ve çoklu mod için M notu verir. The other parameter is return loss, with grades from 1 (best) to 5 (worst). Diğer parametre, 1 (en iyi) ile 5 (en kötü) arasında değişen derecelerle geri dönüş kaybıdır.
A variety of optical fiber connectors are available, but SC and LC connectors are the most common types of connectors on the market.[2] Çeşitli fiber optik konektörler mevcuttur, ancak SC ve LC konektörler piyasadaki en yaygın konektör tipleridir. [2] Typical connectors are rated for 500–1,000 mating cycles.[3] Tipik konektörler 500-1.000 eşleşme döngüsü için derecelendirilmiştir. [3] The main differences among types of connectors are dimensions and methods of mechanical coupling. Konnektör tipleri arasındaki temel farklar, mekanik kuplajın boyutları ve yöntemleridir. Generally, organizations will standardize on one kind of connector, depending on what equipment they commonly use. Genel olarak kuruluşlar, hangi ekipmanı yaygın olarak kullandıklarına bağlı olarak bir tür bağlayıcı üzerinde standartlaşacaktır.
Birçok veri merkezi uygulamasında, küçük (örn. LC) ve çoklu fiber (örn., MTP / MPO) konektörleri daha büyük, eski stillerin (ör. SC) yerini alarak raf alanı birimi başına daha fazla fiber bağlantı noktası sağlar.
Outside plant applications may require connectors be located underground, or on outdoor walls or utility poles. Dış tesis uygulamaları, konektörlerin yeraltında veya dış duvarlarda veya elektrik direklerinde bulunmasını gerektirebilir. In such settings, protective enclosures are often used, and fall into two broad categories: hermetic (sealed) and free-breathing. Bu tür ortamlarda, genellikle koruyucu muhafazalar kullanılır ve iki geniş kategoriye ayrılır: hermetik (kapalı) ve serbest nefes alma. Hermetic cases prevent entry of moisture and air but, lacking ventilation, can become hot if exposed to sunlight or other sources of heat. Hava geçirmez kılıflar nem ve hava girişini önler, ancak havalandırma eksikliği güneş ışığına veya diğer ısı kaynaklarına maruz kalırsa ısınabilir. Free-breathing enclosures, on the other hand, allow ventilation, but can also admit moisture, insects and airborne contaminants. Serbest solunabilir muhafazalar, havalandırmaya izin verir, ancak aynı zamanda nemi, böcekleri ve havadaki kirleticileri de kabul edebilir. Selection of the correct housing depends on the cable and connector type, the location, and environmental factors. Doğru mahfazanın seçimi kablo ve konektör tipine, yere ve çevresel faktörlere bağlıdır.

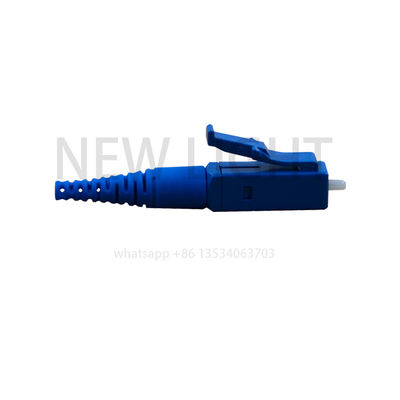

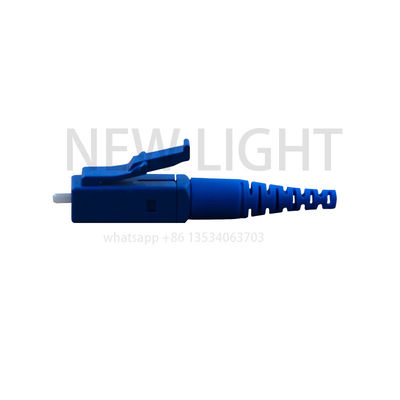

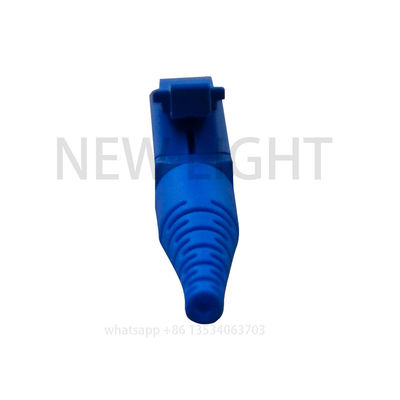

0.9 / 2.0 / 3.0mm SC / FC / LC / ST / MPO / E2000 Fiber optik konektörler
Özellikleri:
--- düşük ekleme kaybı ve geri yansıma kaybı
--- Yüksük uç yüzeyi önceden kubbeli
--- Hassas anti-rotasyon tuşu
--- nikel kaplama pirinç gövde
--- Telcordia tarzı çizmeler
--- Serbest yüzen seramik yüksük
Parametre
ürün adı | Kapalı Dağıtım Yama Kablosu için OEM / ODM 3.0mm Fiber Optik ST Konnektör |
mod tipi | tek mod / çoklu mod |
kablo çapı | 3,0 mm |
ekleme kaybı | ≤ 0.3dB (düşük ekleme kaybı ≤ 0.35dB olabilir) |
geri dönüş kaybı | ≥60 dB |
dalga boyu | 1310/1550 |
yüksük malzeme | Seramik |
operatör sıcaklığı | -40 ~ + 85 ℃ |
OEM / ODM | kabul edilebilir |
garanti | Teslimattan 3 yıl sonra |
Teslimat süresi | 2-15 iş günü (miktarına göre) |
referans için daha fazla bağlayıcı
Konektör tipi | LC / SC / FC / FC / E2000 / MPO / MTRJ / SMA |
Mod türü | tek modlu veya çok modlu |
Kablo tipi | 0,9 / 2,0 / 3,0 mm |
Nasıl sipariş
1. Bağlayıcı tipi: SC / FC / LC / ST / MPO / MTP / MU / MTRJ / E2000 / SMA
2. Mod tipi: tek mod (UPC ve APC) / çoklu mod (PC)
3. Kablo çapı: 0.9 / 2.0 / 3.0 mm (diğer çap özelleştirilebilir)
4. Kaplama malzemesi: PVC / LSZH
5. fiber sayısı: basit / dubleks / 4 çekirdek / 6 çekirdek / 8 çekirdek / 12 çekirdek / 24 çekirdek / 48 çekirdek / 96 çekirdek ve böylece
6. Kablo tipi: G652D / G657A1 / G657A2 / G655 / OM1 / OM2 / OM3-150 / OM3-300 / OM4 / OM5
7. Yama kablosu uzunluğu: sizin ihtiyacına göre
8.MPO / MTP konektörü hangi yöntemi (A tipi / B tipi / C tipi), erkek veya dişi, fiber sayısı (4/8/12/16/24/32 fiber) bize bildirmelidir
