Ürün ayrıntıları:
|
mod tipi: | Tek mod | Ekleme kaybı: | ≤ 2,5 dB |
---|---|---|---|
Bağlayıcı Tipi: | SC / UPC | Kanal Nuber: | 8 kanal |
dalga boyu: | 1470-1610nm | Geçiş bandı dalgalanması: | ≤0.30dB |
Geri dönüş kaybı: | ≥45dB | Derectivity: | ≥50dB |
Elyaf Türü: | Corning SMF-28 ultra | ||
Vurgulamak: | wdm fiber optik,duvara monte fiber sonlandırma kutusu |

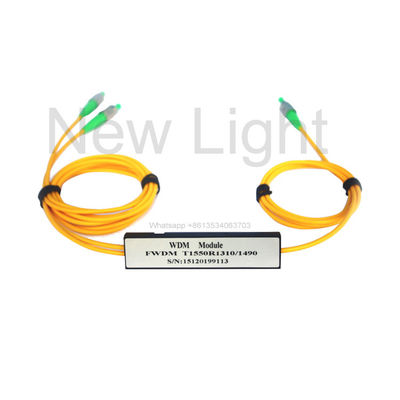

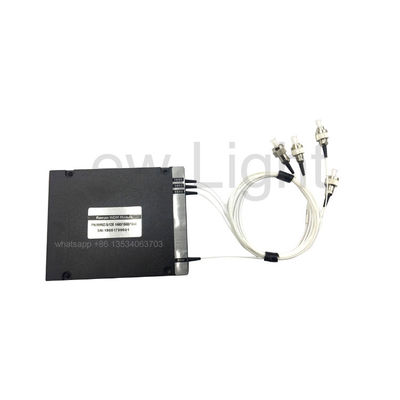

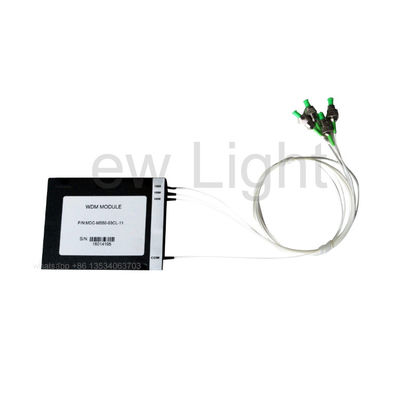

4 8 16 18 kanal FWDM Filtre WDM Çelik Boru Haberleşme Cihazları
1 . 1. Description Açıklama
FTTX Filter WDM module extensively used in EDFA, Raman amplifiers, WDM networks and fiber optics instrumentation is based on Thin Film Filter (TFF) technology. EDFA, Raman amplifikatörleri, WDM ağları ve fiber optik cihazlarında yaygın olarak kullanılan FTTX Filtre WDM modülü İnce Film Filtre (TFF) teknolojisine dayanmaktadır. The device combines or separates light at different wavelengths in a wide wavelength range. Cihaz, farklı dalga boylarındaki ışığı geniş bir dalga boyu aralığında birleştirir veya ayırır. It can expand the capacity of a single fiber to achieve bidirectional communication, so that widely used in optical network upgrade and expansion, or introduce new comprehensive business etc. Çift yönlü iletişim elde etmek için tek bir fiberin kapasitesini genişletebilir, böylece optik ağ yükseltme ve genişletmede yaygın olarak kullanılır veya yeni kapsamlı iş vb.
We provide filter-based wavelength division multiplexing (WDM) filter devices that are customized to the particular wavelength bands for your special applications. Özel uygulamalarınız için belirli dalga boyu bantlarına göre özelleştirilmiş filtre tabanlı dalga boyu bölmeli çoklama (WDM) filtre cihazları sunuyoruz. As you might know, GEPON system itself works on 1310/1490, so CATV signal here is delivered over same fiber using 1550nm, and FWDM is a place where all this get's "mixed". Bildiğiniz gibi, GEPON sisteminin kendisi 1310/1490'da çalışır, bu nedenle buradaki CATV sinyali 1550nm kullanılarak aynı fiber üzerinden iletilir ve FWDM, tüm bunların "karışık" olduğu bir yerdir.
Uygulamalar
Erişim ağları
Metro WDM sistemleri
Uzun yol WDM sistemleri
Kurumsal ağlar
Özellikler
madde | birim | Parametreler |
Kanal aralığı | GHz | 200 |
Dalga boyu aralığı | C- veya L-band ITU kanalları 186.6 ila 196.1 THz | |
passband | GHz | 33 +/- 33 |
Şanzıman geçiş bandı dalgalanması | dB | ≤0.3 |
Şanzıman giriş kaybı | dB | ≤1.0 |
Yansıma geçiş bandı dalgalanması | dB | ≤0.2 |
Yansıma ekleme kaybı | dB | ≤0.4 |
İletim izolasyonu (ayar kanalı) | dB | ≥30 |
İletim izolasyonu (adjuvan olmayan kanal) | dB | ≥50 |
Yansıma izolasyonu | dB | ≥13 |
Polarizasyona bağlı kayıp | dB | ≤0.2 |
Polarizasyon modu dağılımı | ps | ≤0.2 |
Yönelme | dB | ≥50 |
Geri dönüş kaybı | dB | ≥45 |
Optik güç kullanımı | mW | ≥500 |
Çekme Yükü | N- | ≥5 |
Çalışma sıcaklığı aralığı | -5 ila 70 | |
Depolama sıcaklığı aralığı | -40 ila +85 0C | |
Elyaf türü | SMF-28e | |
Paket boyutu | aa | 5,5 x 34 mm |
Not: Tüm özellikler konektörsüz cihazlara dayanmaktadır ve
dalga boyu, polarizasyon ve sıcaklık.
Boyut çizimi( aa)
Spektral çizim (dB)
Sipariş Bilgileri
Ürün | Kanal Frekansı | Tüp | Fiber uzunluğu | Bağlayıcı |
200G | İTÜ Izgara | 1 = 250um fiber | 1 = 0.5 +/- 0.1 m | 0 = Bağlayıcı yok |
DWDM Filtresi | C bandında | 2 = 900um elyaf | 2 = 1.0 +/- 0.1 m | 1 = YP / UPC |
3 = Diğer | 3 = Diğer | 2 = YP / APC | ||
3 = SC / UPC | ||||
4 = SC / APC | ||||
5 = LC |
