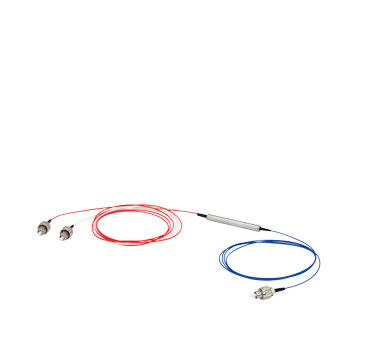

1550nm Fiber Circulator 3 Port, Düşük Giriş Kaybı ve Optik Sinyal İletişim için Yüksek Izolasyon

Marka Adı:	New Light
Model Numarası:	FC
Moq:	10
fiyat:	1~30
Paketleme Ayrıntıları:	İhracat paketi
Ödeme Şartları:	T/T, Western Union, MoneyGram, PayPal

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

ISO ,ROSH

Ürün Adı:

1550 nm Fiber Sirkülatörler veya 1310 nm Optik Fiber Sirkülatör tek modlu

Bağlayıcı Türü:

FC PC/APC Konektörleri

Mod Türü:

PDL:

≤0,2dB

İade Kaybı:

≥ 50dB

Karşılıklı Konuşma:

≥ 45dB

Elyaf Tipi:

Merhaba1060

Bağlantı Noktası Numarası:

3 port

Dalga boyu aralığı:

1280 - 1340 Nm Veya 1280 - 1400 Nm

Paket boyutu:

34x8,4x8,4(P1) mm

Yetenek temini:

1000000

Vurgulamak:

Tek modlu fiber splitter

fiber optik kablo splitter

Ürün Tanımı

1550nm ve 1310nm optik fiber dolaşım cihazları

Telekomünikasyon, algılama ve görüntüleme uygulamaları için tasarlanmış yüksek performanslı tek modlu optik fiber dolaşım cihazları.

Bir Optik Fiber Dönüştürücü Nedir?

Bir optik fiber dolaşım cihazı, üç veya daha fazla portlu bir çokportlu cihaz olarak hizmet veren bir mikrodalga dolaşım cihazına benzer şekilde çalışır.Işık dalgası bir limandan bir sonraki sıralı limana en az kayıpla aktarırken önceki limana gitmesine engel olur.

Başlangıçta telekom sistemleri için geliştirilen optik dolaşım cihazları, düşük maliyetli, yüksek performanslı konfigürasyonlarda kullanılabilmeleri nedeniyle artık algılama ve görüntüleme uygulamalarında yaygın olarak kullanılmaktadır.

Bu üç portlu cihaz tek yönlü ışık iletimini sağlar: Port 1'e giren sinyaller Port 2'den en az kayıpla çıkarken, Port 2'ye giren sinyaller Port 3'ten en az kayıpla çıkar.Liman 2'ye giren ışık, liman 1'de önemli kayıplar yaşar., ve 3. limana giren ışık 2. ve 1. limana önemli kayıplar yaşar.

Optik dolaşım cihazları karşılıklı olmayan cihazlardır, yani cihazın içinden geçerken meydana gelen ışık özelliklerindeki değişiklikler, karşı yönde hareket ederken tersine çevrilmez.

Temel Özellikler

Yüksek izolasyon ve geri dönüş kaybı
Düşük yerleştirme kaybı ve PDL
Optik yol epoksitsiz tasarım

Başvurular

Ekle-Bırak çoklulaştırma
Fiber sensörleri
İki yönlü pompalama
İki yönlü sinyal iletim sistemleri
Bağlantı içi çizgisel kromatik dağılım telafi cihazları

Teknik özellikler

Ürün	Birim	Parametreler
Çalışma dalga boyu	nm	1064
Bant genişliği	nm	5 dakika 10 dakika 20 dakika 30 dakika
İzolasyon	dB	En az 25... en az 23... en az 20... en az 20...
Ekleme Kaybı @ Band,23°C	dB	≤2.1 ≤2.6 ≤3.2 ≤3.8
PDL	dB	≤0.2
Geri dönüş kaybı	dB	≥50
Çapraz Konuşma	dB	≥45
PDL	dB	≤0.1
Maksimum Optik Güç	mW	≤ 300
Elyaf Türü	/	Merhaba 1060
Çalışma sıcaklığı	°C	0 ~ 50
Depolama sıcaklığı	°C	-40~85
Paket Boyutu	mm	34x8.4x8.4 ((P1)

Tüm özellikler konektörsüz cihazlara dayanır ve dalga boyuna, kutuplaşmaya ve ısıya karşı garantilidir.

Spesifikasyonlar uyarı yapmadan değişebilir.

Boyutları

Sipariş Verme Bilgisi

Örnek: CIR-12210

CIR-	Dalga boyu	Bant genişliği	Elyaf Türü	Fiber Uzunluğu	Bağlantı tipi
	1. 1064nm 2. Diğerleri	1. ±5nm 2. ±10nm 3. ±20nm 4. ±30nm	1. 250μm lif 2. 900μm lif 3. Diğerleri	1. 0,5 +/- 0,1 m 2. 1,0 +/- 0,1 m 3. Diğerleri	0Bağlantı yok. 1FC/UPC 2FC/APC 3SC/UPC 4. SC/APC 5. LC/PC 6. MU/PC 7. Diğerleri
