Yüksek İzolasyon ve Düşük Ekleme Kaybı için FC/PC Konnektörlü 1310 nm Tek Modlu Fiber Optik Sirkülatör

Marka Adı:	New Light
Model Numarası:	FC APC
Moq:	10
fiyat:	1~30
Paketleme Ayrıntıları:	İhracat paketi
Ödeme Şartları:	T/T, Western Union, MoneyGram, PayPal

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Sertifika:

ISO ,ROSH

Ürün Adı:

SM Optik Sirkülatörler, 1310 Nm Fiber Optik Sirkülatör Tek Modlu Tip

Bağlayıcı Türü:

FC/PC Konnektörleri/ FC/APC Konnektörleri

Mod Türü:

Tek mod

Merkez Dalgaboyu:

1310 nm

≤0,2dB

İade Kaybı:

≥ 50dB

Karşılıklı Konuşma:

≥ 45dB

Elyaf Tipi:

Merhaba1060

Çalışma Sıcaklığı:

0 ~ 50 ℃

Dalga boyu aralığı:

1280 - 1340 Nm Veya 1280 - 1400 Nm

Yetenek temini:

1000000

Vurgulamak:

Tek modlu fiber splitter

fiber optik kablo splitter

Ürün Tanımı

SM Fiber Optic Splitter Dönüştürücüler

1310 nm Optik Fiber Dönüştürücü Tek Mod Tipi

Ürün Genel Görünümü

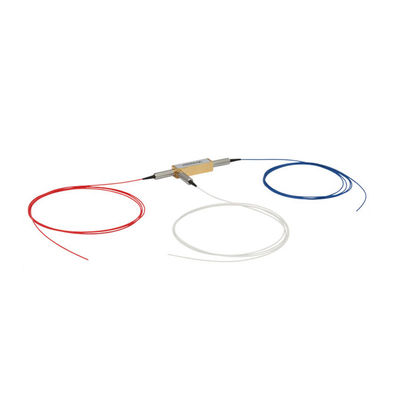

1310 nm SM Fiber Optic Circulators, FC/PC konektörü veya FC/APC konektörü yapılandırmalarında mevcuttur.

CIR1310, CIR1310-FC ve CIR1310-APC dolaşım sistemlerimiz, 300 mW (CW) maksimum güç işlemini destekler.,En fazla 500 mW (CW) gücünü taşıyan standart 1310 nm SM fiber optik dolaşım cihazlarından daha geniş bir dalga boyutu yelpazesi sunar.

Optik Dolaşım Sistemleri Nasıl Çalışır?

Optik dolaşım cihazları, tek bir fiber üzerinden iki yönlü optik sinyal iletimini sağlar.

Sinyaller 1 numaralı limana giriyor 2 numaralı limana çıkıyor ve en az kayıp var.
Sinyaller liman 2'ye giriyor, çıkış liman 3'te en az kayıp var.
Liman 2'ye giren ışık, liman 1'de önemli kayıplar yaşar.
Liman 3'e giren ışıklar 2 ve 1 limanlarında önemli kayıplar yaşıyor.

Karşılıklı olmayan cihazlar olarak, optik dolaşım cihazları, cihazın içinden geçerken meydana gelen ışık özelliklerindeki değişikliklerin karşı yönde hareket ederken tersine çevrilmemesini sağlar.

Temel Özellikler

Yüksek izolasyon ve dönüş kaybı
Düşük yerleştirme kaybı ve PDL
Optik yol epoksitsiz tasarım

Başvurular

Ekle-Bırak çoklulaştırma
Fiber sensörleri
İki yönlü pompalama
İki yönlü sinyal iletim sistemleri
Bağlantı içi çizgisel kromatik dağılım telafi cihazları

Teknik özellikler

Ürün	Birim	Parametreler
Çalışma dalga boyu	nm	1064
Bant genişliği	nm	5 dakika 10 dakika 20 dakika 30 dakika
İzolasyon	dB	En az 25... en az 23... en az 20... en az 20...
Ekleme Kaybı @ Band,23°C	dB	≤2.1 ≤2.6 ≤3.2 ≤3.8
PDL	dB	≤0.2
Geri dönüş kaybı	dB	≥50
Çapraz Konuşma	dB	≥45
PDL	dB	≤0.1
Maksimum Optik Güç	mW	≤ 300
Elyaf Türü	/	Merhaba 1060
Çalışma sıcaklığı	°C	0 ~ 50
Depolama sıcaklığı	°C	-40~85
Paket Boyutu	mm	34x8.4x8.4 ((P1)

Tüm özellikler konektörsüz cihazlara dayanır ve dalga boyuna, kutuplaşmaya ve ısıya karşı garantilidir.

Ürün Boyutları

Sipariş Verme Bilgisi

Örnek: CIR-12210

CIR-	Dalga boyu	Bant genişliği	Elyaf Türü	Fiber Uzunluğu	Bağlantı tipi
	1. 1064nm 2. Diğerleri	1. ±5nm 2. ±10nm 3. ±20nm 4. ±30nm	1. 250μm lif 2. 900μm lif 3. Diğerleri	1. 0,5 +/- 0,1 m 2. 1,0 +/- 0,1 m 3. Diğerleri	0Bağlantı yok. 1FC/UPC 2FC/APC 3SC/UPC 4. SC/APC 5. LC/PC 6. MU/PC 7. Diğerleri
