Ürün ayrıntıları:
|
Bağlayıcı türü: | MPO / MTP-MPO / MTP | Malzeme: | PVC |
---|---|---|---|
Mod türü: | Tek mod | Çekirdek türü: | 12 çekirdekli |
Kablo Rengi: | Sarı | Uzunluğu: | Özelleştirilebilir |
Sertifika: | CE, ISO, RoHS | Teslimat Süresi: | Mevduat aldıktan sonra 2-7 iş günü |
üretim yeteneği: | 500 adet / gün | Ödeme vadeli: | T / T, peşin% 30 mevduat |
Ürün adı: | 12 Fiber gövde MTP / MPO pvc yuvarlak kablo tek mod 9/125 Fiber Optik Yama Kablosu | ||
Vurgulamak: | mpo fiber kablo,mpo mpo kablosuna |

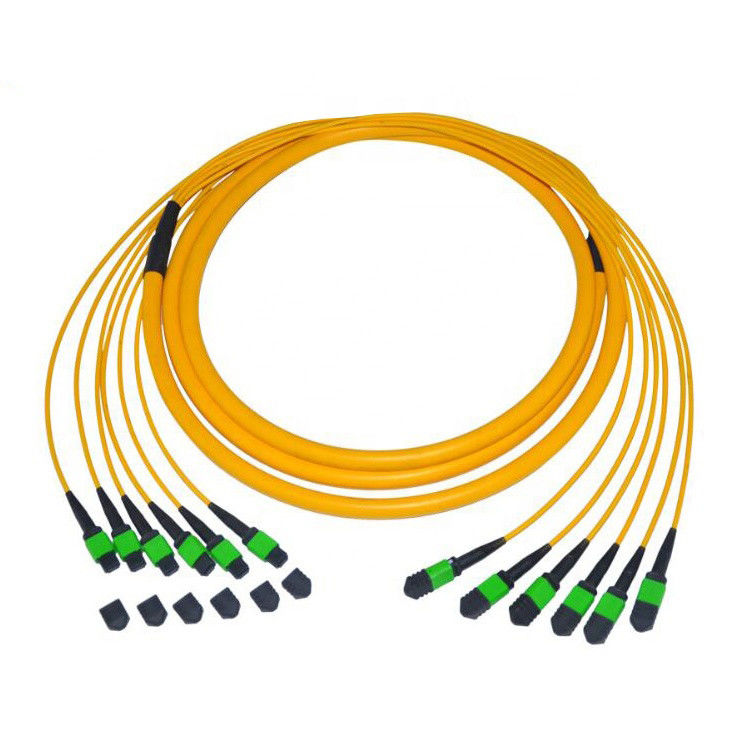

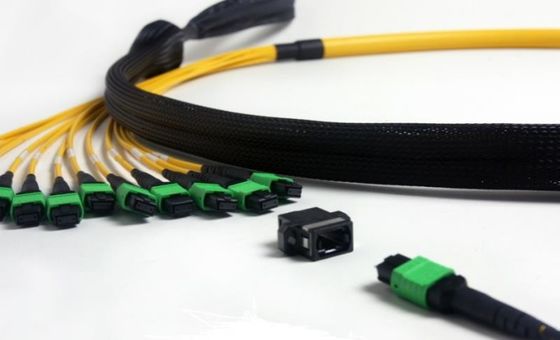

12 Fiber gövde MTP / MPO pvc yuvarlak kablo tek mod 9/125 Fiber Optik Yama Kablosu
Bağlantı tipi: MPO-dişi, MPO-erkek
Yüksük Son yüz: PC, APC
Fiber çekirdek sayısı: 4, 8, 12, 24
Bağlantı tipi: MPO-dişi, MPO-erkek, FC, SC, LC, ST, MTRJ
Yüksük Son yüz: PC, UPC, APC
Çekirdek Tipi: SM, MM (OM1, OM2, OM3, OM4)
Kablo Çapı (mm): 0,9,2, 3
Kablo Uzunluğu (M): L = 1, 2, 3 ......
At kuyruğu uzunluğu (M): L1 = 0.5, 0.6, 1.0
Kablo tipi: RJ: Şerit Kablo, RB: Çıplak Şerit Kablo, RI: Mini Yuvarlak Kablo
MPO Girişim indeksi
Bağlayıcı tipi | Test maddeleri | Min | maksimum |
MPO PC | ROC_X (abs) (mm) | 500 | |
ROC_Y (abs) (mm) | 50 | ||
Angle_X (derece) | -0.2 | 0.2 | |
Angle_Y (derece) | -0.2 | 0.2 | |
Max.DH.All Fiber (nm) | -600 | 600 | |
Max.DH.Ave (nm) | -300 | 300 | |
Max.DH.Adj (nm) | -300 | 300 | |
Maks. Çekirdek Dip (nm) | -300 | 300 | |
Elyaf yüksekliği (nm) | -300 | 300 | |
ROC_X (abs) (mm) | 1000 | 3000 | |
MPO APC | ROC_X (abs) (mm) | 500 | |
ROC_Y (abs) (mm) | 50 | ||
Angle_X (derece) | -0.2 | 0.2 | |
Angle_Y (derece) | 7.8 | 8.2 | |
Max.DH.All Fiber (nm) | -600 | 600 | |
Max.DH.Ave (nm) | -300 | 300 | |
Max.DH.Adj (nm) | -300 | 300 | |
Fiberheight (nm) |
MPO / MTP t est istekleri nedir?
bir. istek:
400 X | Arıza açıklaması | Miktar izin | |
Lif (9um, 50um, 62.5um) | Beyaz çizikler | ≤3um | Limitsiz |
Yer | ≤2um | 5 adet | |
kusur | / | Yasak | |
Kaplama (62.5-125um) | Beyaz çizikler | ≤3um | Limitsiz |
≤5um | 1 parça | ||
Siyah çizikler | ≤3um | 2 ADET | |
Siyah nokta | ≤2um | Limitsiz | |
≤5um | 3 PARÇA | ||
kusur | ≤2um | Sınırsız olarak | |
≤15um | Toplam uzunluk, yan uzunluktan 1/4 daha az | ||
Plastik halka | / | Limitsiz |
b.Performance:
MPO / MTP | SM standart yüksük | Sm düşük kayıp halka | MM standart yüksük | MM düşük kayıp halka | |
IL Kaybı | Tipik | 0.35dB | 0.20dB | 0.35dB | 0.20dB |
maksimum | 0.75dB | 0.35dB | 0.65dB | 0.35dB | |
RL | APC≥50dB | D 25dB | D 35dB | ||
PC ≥ 40dB | |||||
Tekrarlanabilirlik | .0.30dB (500 defadan fazla takın) | 0.30dB (1000'den fazla fiş takın) | |||
değiştirilebilirliği | .0.30dB (Eşleşen bir konektörle) | ||||
Gerilme direnci | .0.30dB (Maksimum gerilim 66N) | ||||
Şok | ≤0.30dB (10 ila 55Hz) | ||||
Sıcaklık aralığı | -40 ° C ~ + 75 ° C |
enterferans göstergeleri:
MPO / MTP Bağlayıcısı | Boyut 3d testi |
Eğri yarıçapı | X ≥2000mm, Y ≥50mm |
Elyaf Yüksekliği | 1000 ~ 4000 nm |
Uç Yüzeyi Açısı | X ± 0.3 °, Y ± 0.3 ° |
Çekirdek Daldırma | ± 300 nm |
Uzunluk Toleransı:
Uzunluk (M) | Hoşgörü |
≤10 | + 10cm |
10 <L≤30 | + 15 CM |
> 30 | % + 10 |
Üç kutuplu yöntem Tip A, Tip B ve Tip C doğru çift yönlü tahsisi garanti etmek için kullanılır.
A Tipi Düz Geçişli MPO Trunk Kablo:
Anahtar Teslim Adaptörlerine Anahtar Teslim, 1 x A - B Çift Yönlü Yama Kablosu ve 1 x A - A Çift Yönlü Yama Kablosu.
B Tipi Çapraz MPO Trunk Kablo:
Key-Up Adaptörlerine Anahtarlama ve 2 x A - A Duplex Patch Kablo.
C Tipi Çapraz Çift MPO Trunk Kablo:
Key-Down Adaptörlerine Anahtarlama ve 2 x A - A Çift Yönlü Yama Kablosu.
Sıcaklık kullanarak
-40 ° ~ + 80 °
Uygulama :
Test ekipmanları
FTTx + LAN
Optik fiber CATV
Optik haberleşme sistemi
Telekomünikasyon
Pakcing:
Biz OPP TORBA ve dış karton kutu ile paketi olacak. malları korumak amacıyla teslimat sırasında zarar görmez.
Teslimat:
Hava ve deniz yoluyla teslim edebiliriz. sizin miktarına ve gereksinimlerine göre.
Ödeme :
Ödeme süresi: T / T, L / C, PAYPAL / WESTERN BİRLİĞİ / MONEYGRAM. % 30 depozito peşin. teslimattan önce ödenen denge.
Fiyat terim: EXW, FOB, CIF, CFR. KAPI KAPIYA
Daha fazla ürün :
Optik patch kablosu, pigtail, adaptör, zayıflatıcı, dağıtım kutusu, Hızlı Montaj konektör. Daha fazla ürün veya katalog gerekiyorsa, bizimle temas kurmaktan çekinmeyin
