Ürün ayrıntıları:
|
| Bağlayıcı türü: | MPO / MTP -LC | Malzeme: | LSZH |
|---|---|---|---|
| Mod türü: | Çoklu mod | Çekirdek türü: | 12 çekirdekli |
| Kablo Rengi: | Eflatun | Uzunluğu: | Özelleştirilebilir |
| Sertifika: | CE, ISO, RoHS | Teslimat Süresi: | Mevduat aldıktan sonra 2-7 iş günü |
| üretim yeteneği: | 500 adet / gün | Ödeme vadeli: | T / T, peşin% 30 mevduat |
| Ürün adı: | 12 Fiber LC MTP / MPO OM4 50/125 Eflatun Çok Modlu Fiber Optik Yama Kablosu | ||
| Vurgulamak: | mpo fiber kablo,mpo mpo kablosuna |
||

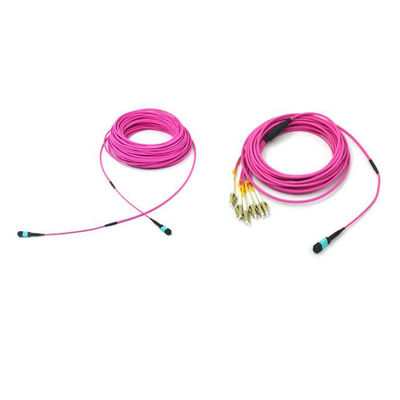

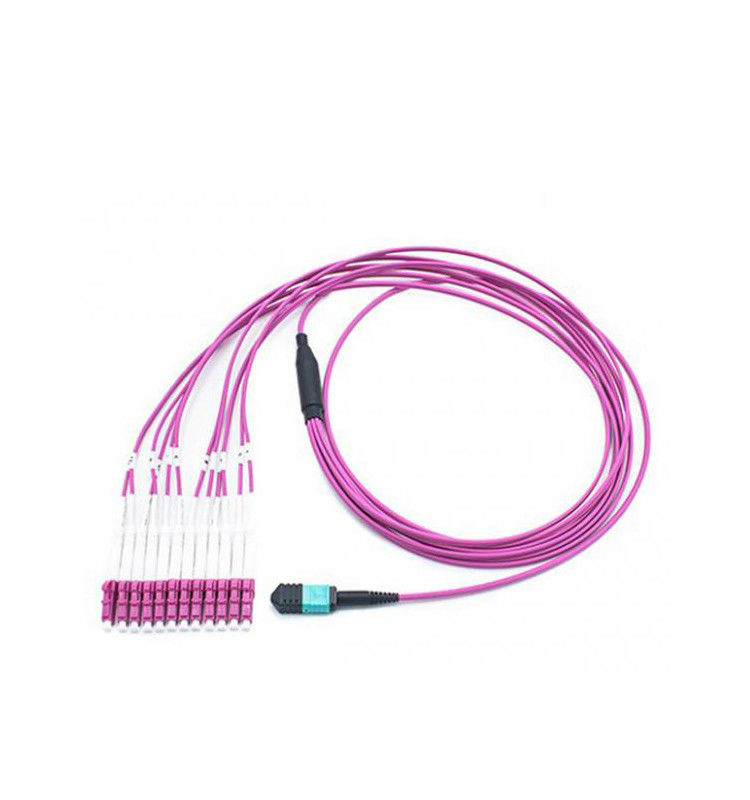

12 Fiber LC MTP / MPO OM4 50/125 Eflatun Çok Modlu Fiber Optik Yama Kablosu
MPO Fiber Patch Kablosu, her iki ucundaki MPO konektörüyle sonlandırılır. OMC'nin MPO Konektörlerinin tümü Tayvan, Japonya, ABD vb. Ülkelerdendir. MPO patch kablosu genellikle üç alanda kullanılan bir tür yüksek yoğunluklu kablo montajlarıdır.
1, yüksek derece yoğun bir çevre ortamı ile Veri Merkezi uygulaması
2, binaya fiber optik
3, fiber ekipman iç bağlayıcı uygulaması.
MPO ürünlerinin Standardı:
IEC Standardı IEC-61754-7'ye uygundur; JIS C5982; TIA-604-5 (FOCIS5); Telcordia GR-1435-CORE uyumlu
TIA-568-C uyarınca yapısal kablolama
Paralel Optik
Optik İnternet Çalışma Forumu (OIF) Uyumlu
InfiniBand Uyumlu
InfiniBand
- 10G Fiber Kanal Uyumlu
- 40G ve 100G IEEE 802.3
- QSFP
Not: Farklı Çok Modlu Fiberlerin Maksimum Bant Genişliği
OM1 - 62,5 um Çekirdek - 33 metreye kadar 10 GBit, 300 metreye kadar gigabit
OM2 - 50 um Çekirdek - 82 metreye kadar 10 GBit, 500 metreye kadar gigabit
OM3 - 50 um Çekirdek, Lazer Optimize Edilmiş - 300 metreye kadar 10 GBit, 1000 metreye kadar gigabit
OM4 - 50 um Çekirdek, Lazer Optimize Edilmiş - 550 metreye kadar 10 GBit, 1000 metreye kadar gigabit
MPO / MTP t est istekleri nedir?
bir. istek:
| 400 X | Arıza açıklaması | Miktar izin | |
| Lif (9um, 50um, 62.5um) | Beyaz çizikler | ≤3um | Limitsiz |
| Yer | ≤2um | 5 adet | |
| kusur | / | Yasak | |
| Kaplama (62.5-125um) | Beyaz çizikler | ≤3um | Limitsiz |
| ≤5um | 1 parça | ||
| Siyah çizikler | ≤3um | 2 ADET | |
| Siyah nokta | ≤2um | Limitsiz | |
| ≤5um | 3 PARÇA | ||
| kusur | ≤2um | Sınırsız olarak | |
| ≤15um | Toplam uzunluk, yan uzunluktan 1/4 daha az | ||
| Plastik halka | / | Limitsiz | |
b.Performance:
| MPO / MTP | SM standart yüksük | Sm düşük kayıp halka | MM standart yüksük | MM düşük kayıp halka | |
| IL Kaybı | Tipik | 0.35dB | 0.20dB | 0.35dB | 0.20dB |
| maksimum | 0.75dB | 0.35dB | 0.65dB | 0.35dB | |
| RL | APC≥50dB | D 25dB | D 35dB | ||
| PC ≥ 40dB | |||||
| Tekrarlanabilirlik | .0.30dB (500 defadan fazla takın) | 0.30dB (1000'den fazla fiş takın) | |||
| değiştirilebilirliği | .0.30dB (Eşleşen bir konektörle) | ||||
| Gerilme direnci | .0.30dB (Maksimum gerilim 66N) | ||||
| Şok | ≤0.30dB (10 ila 55Hz) | ||||
| Sıcaklık aralığı | -40 ° C ~ + 75 ° C | ||||
enterferans göstergeleri:
| MPO / MTP Bağlayıcısı | Boyut 3d testi |
| Eğri yarıçapı | X ≥2000mm, Y ≥50mm |
| Elyaf Yüksekliği | 1000 ~ 4000 nm |
| Uç Yüzeyi Açısı | X ± 0.3 °, Y ± 0.3 ° |
| Çekirdek Daldırma | ± 300 nm |
Uzunluk Toleransı:
| Uzunluk (M) | Hoşgörü |
| ≤10 | + 10cm |
| 10 <L≤30 | + 15 CM |
| > 30 | % + 10 |
Üç kutuplu yöntem Tip A, Tip B ve Tip C doğru çift yönlü tahsisi garanti etmek için kullanılır.
A Tipi Düz Geçişli MPO Trunk Kablo:
Anahtar Teslim Adaptörlerine Anahtar Teslim, 1 x A - B Çift Yönlü Yama Kablosu ve 1 x A - A Çift Yönlü Yama Kablosu.
B Tipi Çapraz MPO Trunk Kablo:
Key-Up Adaptörlerine Anahtarlama ve 2 x A - A Duplex Patch Kablo.
C Tipi Çapraz Çift MPO Trunk Kablo:
Key-Down Adaptörlerine Anahtarlama ve 2 x A - A Çift Yönlü Yama Kablosu.
Sıcaklık kullanarak
-40 ° ~ + 80 °
Uygulama :
Test ekipmanları
FTTx + LAN
Optik fiber CATV
Optik haberleşme sistemi
Telekomünikasyon
Pakcing:
Biz OPP TORBA ve dış karton kutu ile paketi olacak. malları korumak amacıyla teslimat sırasında zarar görmez.
Teslimat:
Hava ve deniz yoluyla teslim edebiliriz. sizin miktarına ve gereksinimlerine göre.
Ödeme :
Ödeme süresi: T / T, L / C, PAYPAL / WESTERN BİRLİĞİ / MONEYGRAM. % 30 depozito peşin. teslimattan önce ödenen denge.
Fiyat terim: EXW, FOB, CIF, CFR. KAPI KAPIYA
Daha fazla ürün :
Optik patch kablosu, pigtail, adaptör, zayıflatıcı, dağıtım kutusu, Hızlı Montaj konektörüne sahibiz. Daha fazla ürün veya katalog gerekiyorsa, bizimle temas kurmaktan çekinmeyin
