Ürün ayrıntıları:
|
| Bağlayıcı türü: | MPO / MTP | Malzeme: | LSZH |
|---|---|---|---|
| Mod türü: | Tek modu | Çekirdek türü: | 12core |
| Kablo Rengi: | Sarı | Uzunluğu: | Özelleştirilebilir |
| Sertifika: | CE, ISO, RoHS | Teslimat Süresi: | Mevduat aldıktan sonra 2-7 iş günü |
| üretim yeteneği: | 500 adet / gün | Ödeme vadeli: | T / T, peşin% 30 mevduat |
| Ürün adı: | 12 çekirdekli OM3 Fiber Optik MPO / MTP Patch kablosu | ||
| Vurgulamak: | mpo fiber kablo,mpo mpo kablosuna |
||

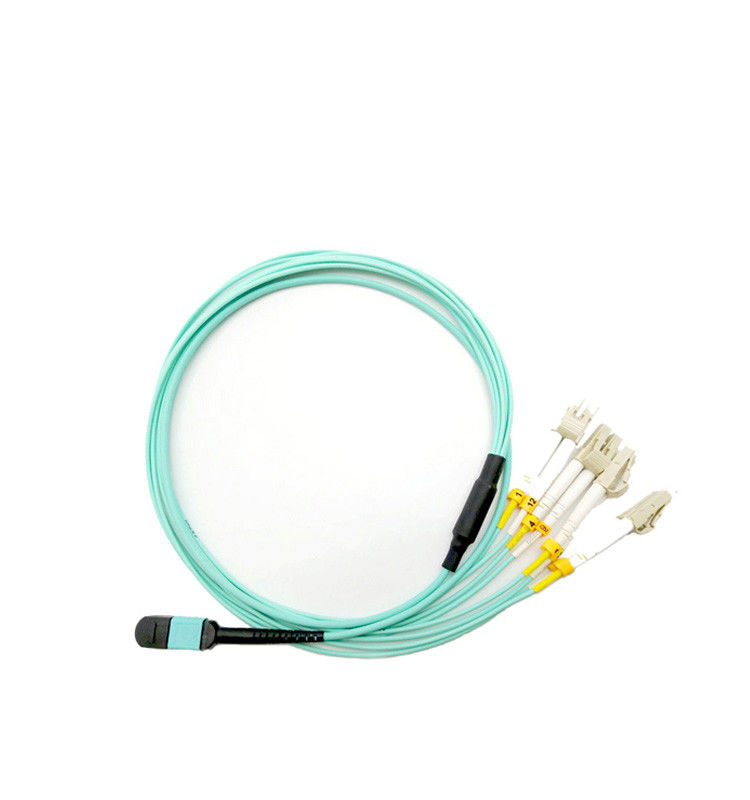

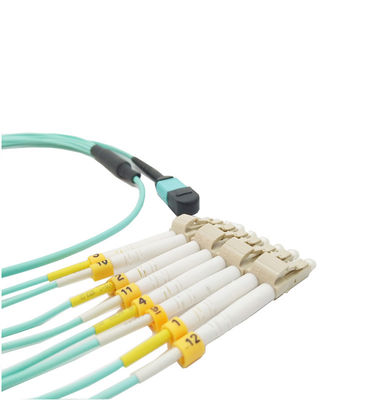

12 çekirdekli OM3 Fiber Optik MPO / MTP Patch kablosu mpo - lc bağlantı kablosu
MPO / MTP t est istekleri nedir?
bir. istek:
| 400 X | Arıza açıklaması | Miktar izin | |
| Lif (9um, 50um, 62.5um) | Beyaz çizikler | ≤3um | Limitsiz |
| Yer | ≤2um | 5 adet | |
| kusur | / | Yasak | |
| Kaplama (62.5-125um) | Beyaz çizikler | ≤3um | Limitsiz |
| ≤5um | 1 parça | ||
| Siyah çizikler | ≤3um | 2 ADET | |
| Siyah nokta | ≤2um | Limitsiz | |
| ≤5um | 3 PARÇA | ||
| kusur | ≤2um | Sınırsız olarak | |
| ≤15um | Toplam uzunluk, yan uzunluktan 1/4 daha az | ||
| Plastik halka | / | Limitsiz | |
b.Performance:
| MPO / MTP | SM standart yüksük | Sm düşük kayıp halka | MM standart yüksük | MM düşük kayıp halka | |
| IL Kaybı | Tipik | 0.35dB | 0.20dB | 0.35dB | 0.20dB |
| maksimum | 0.75dB | 0.35dB | 0.65dB | 0.35dB | |
| RL | APC≥50dB | D 25dB | D 35dB | ||
| PC ≥ 40dB | |||||
| Tekrarlanabilirlik | .0.30dB (500 defadan fazla takın) | 0.30dB (1000'den fazla fiş takın) | |||
| değiştirilebilirliği | .0.30dB (Eşleşen bir konektörle) | ||||
| Gerilme direnci | .0.30dB (Maksimum gerilim 66N) | ||||
| Şok | ≤0.30dB (10 ila 55Hz) | ||||
| Sıcaklık aralığı | -40 ° C ~ + 75 ° C | ||||
enterferans göstergeleri:
| MPO / MTP Bağlayıcısı | Boyut 3d testi |
| Eğri yarıçapı | X ≥2000mm, Y ≥50mm |
| Elyaf Yüksekliği | 1000 ~ 4000 nm |
| Uç Yüzeyi Açısı | X ± 0.3 °, Y ± 0.3 ° |
| Çekirdek Daldırma | ± 300 nm |
Uzunluk Toleransı:
| Uzunluk (M) | Hoşgörü |
| ≤10 | + 10cm |
| 10 <L≤30 | + 15 CM |
| > 30 | % + 10 |
IEC61754-7 ve GR-1435-CORE uyumlu.
Modüler tasarım, fiş kilitleme yapısı, test için kolay, Takma, çıkarma ve ayarlama. Genellikle, tek MTP / MPO konektörleri tipik olarak 12 veya daha fazla fiber barındırabilir, 1U yüksekliğinde kablolama alanı 96 LC optik arayüze kadar Bölüm içerebilir. Dolap ve raf alanından tasarruf, kolay kablo yönetimi Farklı müşteri ihtiyaçlarını karşılamak için çeşitli elyaf çeşitleri, kablo çeşitleri.
Erkek, dişi seçimi yapabilir. Pin-pin konumlandırma fonksiyonu, yüksek stabilite ile bağlanan adaptör ile hassas konumlandırma elde edin.
Çok çekirdekli halka, küçük boyutlu, yüksek hızlı ve optik fiber iletişim sistemlerinin ve yüksek verimli yüksek yoğunluklu ara bağlantı kablolarının ihtiyaçlarını karşılamak için yüksek kapasite. Gelecekteki ağ altyapısı için, ölçeklenebilirliği, 10 / 100-1Gbps Ethernet ve Fiber Kanal gereksinimlerini destekler.
Teknik parametre
| madde | Teknik parametreler | |
| Ürün | 12 çekirdekli OM3 Fiber Optik MPO / MTP Patch kablosu mpo - lc bağlantı kablosu | |
| Bağlayıcı | MPO (F veya M) | MPO (F veya M) |
| Çalışma sıcaklığı | -40 ° C ~ + 80 ° C | |
| Depolama sıcaklığı | -40 ° C ~ + 85 ° C | |
| Ekleme Kaybı | SM: ≤ 0.75dB (standart değer), ≤0.35dB (tipik değer); MM: ≤ 0.50dB (standart değer), ≤0.35dB (tipik değer); | |
| Geri dönüş kaybı | SM: 60dB; MM: ≥35dB | |
| MPO uç tipi | Erkek: Kılavuz pim ile; Dişi: kılavuz pimi olmadan | |
| Lif sayısı | 8,12 ve 24 MT lifi | |
| Diğer ucun konnektör tipi | MPO-dişi, MPO-erkek, FC, SC, ST, MU, LC, E2000 | |
| Fiber modu | Tek modlu (G652, G655, G657), çoklu mod (50, 62.5, OM2, OM3, OM4) | |
| Fiber kablo tipi | 250um şerit fiber, şerit kablo, Demet fiber optik kablo | |
Üç kutuplu yöntem Tip A, Tip B ve Tip C doğru çift yönlü tahsisi garanti etmek için kullanılır.
A Tipi Düz Geçişli MPO Trunk Kablo:
Anahtar Teslim Adaptörlerine Anahtar Teslim, 1 x A - B Çift Yönlü Yama Kablosu ve 1 x A - A Çift Yönlü Yama Kablosu.
B Tipi Çapraz MPO Trunk Kablo:
Key-Up Adaptörlerine Anahtarlama ve 2 x A - A Duplex Patch Kablo.
C Tipi Çapraz Çift MPO Trunk Kablo:
Key-Down Adaptörlerine Anahtarlama ve 2 x A - A Çift Yönlü Yama Kablosu.
Sıcaklık kullanarak
-40 ° ~ + 80 °
Uygulama :
Test ekipmanları
FTTx + LAN
Optik fiber CATV
Optik haberleşme sistemi
Telekomünikasyon
Pakcing:
Biz OPP TORBA ve dış karton kutu ile paketi olacak. malları korumak amacıyla teslimat sırasında zarar görmez.
Teslimat:
Hava ve deniz yoluyla teslim edebiliriz. sizin miktarına ve gereksinimlerine göre.
Ödeme :
Ödeme süresi: T / T, L / C, PAYPAL / WESTERN BİRLİĞİ / MONEYGRAM. % 30 depozito peşin. teslimattan önce ödenen denge.
Fiyat terim: EXW, FOB, CIF, CFR. KAPI KAPIYA
Daha fazla ürün :
Optik patch kablosu, pigtail, adaptör, zayıflatıcı, dağıtım kutusu, Hızlı Montaj konektörüne sahibiz. Daha fazla ürün veya katalog gerekiyorsa, bizimle temas kurmaktan çekinmeyin
