MPO MTP Kablosu

Yüksek yoğunluklu fiber optik uygulamalar için 12 çekirdekli tek modlu MPO kablosu 10 metrelik MPO yama kablosu

Tüm Kategori

Anahtar ve soket

Bizimle İletişim

Mrs. Alice

sales03@newlightfiber.com

0086-13534063703

0086 13534063703

Şimdi iletişime geçin

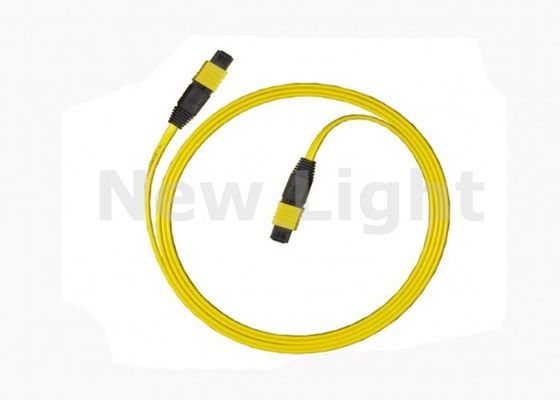

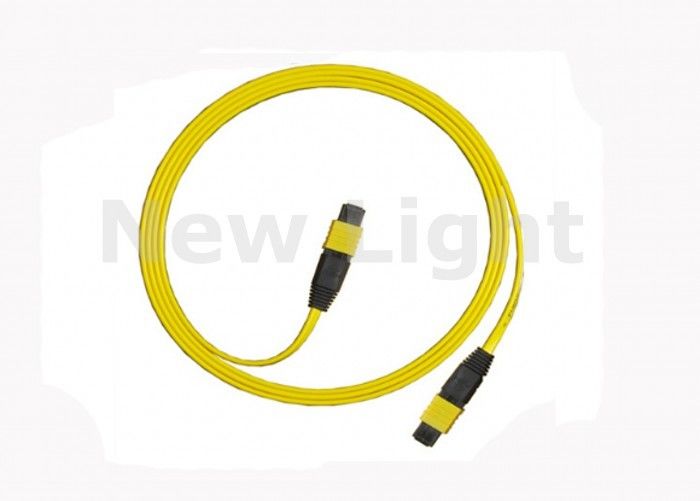

Yüksek yoğunluklu fiber optik uygulamalar için 12 çekirdekli tek modlu MPO kablosu 10 metrelik MPO yama kablosu

Marka Adı:	New Light
Moq:	1~10000
fiyat:	6~15
Paketleme Ayrıntıları:	Paket başına 1 parça
Ödeme Şartları:	Banka havalesi, Western Union, MoneyGram

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Renk:

Sarı

İsim:

MPO-MPO kablosu

Bağlayıcı:

MPO-MPO

Uzunluk:

10 metre

Mod:

Çok modlu

OEM:

Mevcut

Yetenek temini:

1000 Adet / ay

Vurgulamak:

mpo to mpo kablo

mpo fanout kablosu

Ürün Tanımı

5 Metre 9/125 B Tipi MPO'dan MPO'ya Kablo, 12 Çekirdek Tek Modlu Fiber Optik Kablo

Ürün Özeti

12 çekirdekli Tek Modlu MPO Erkek'ten MPO Erkek'e Patch Cord, 5 Metre uzunluk, 9/125 B Tipi, Sarı Renk

Açıklama

Tek modlu ve çok modlu MPO ürünleri, veri ve telekomünikasyon sistemlerinde yüksek yoğunluklu arka panel ve Baskılı Devre Kartı (PCB) uygulamalarında kullanılan çok fiberli konektörlerdir. MPO konektörü, standart konektörlerin 12 katına kadar yoğunluk sunarak önemli ölçüde yer ve maliyet tasarrufu sağlar.

MPO patch cord'lar, hassas kalıplanmış MT yüksükleri, metal kılavuz pimleri ve hassas muhafaza boyutları kullanarak eşleştirme sırasında fiber hizalamasını sağlar. MPO, 4, 8, 12 veya 24 fiber kombinasyonlarında toplu olarak sonlandırılabilir.

Özellikler

MPO (dişi) - MPO (dişi)
Çok Modlu Fiber (MMF) (50/125um), OM3
QSFP+ Alıcı-Verici için 8 Çekirdekli Fiber
Kablo Uzunluğu: 10 Metre (33ft)
Ekleme Kaybı: ≤0.6dB
Geri Dönüş Kaybı: ≥20dB
Ekle-çek testi: 500 kez<0.5 dB
Çalışma sıcaklığı: -40°C ila +80°C
Pin Opsiyonel: Varsayılan DİŞİ
Polarite Opsiyonel: Varsayılan POLARİTE B (QSFP+ SR4 için)

Ana Özellikler

Hassas kalıplanmış MT yüksük
Kesin hizalama için yüksek hassasiyetli kılavuz pimleri
Kompakt tasarım, 4, 8, 12, 24 fiber'e kadar
IEC 61754-7 Uyumlu
Telcordia GR-1435-CORE uyumlu

Uygulamalar

Asenkron Aktarım Modu (ATM)
Gigabit Ethernet
Aktif Cihazlar/Alıcı-Verici Arayüzü
CATV, Video ve Multimedya
Tesis Kurulumları
Telekomünikasyon Ağları

Standartlara Uygunluk

Kılıflı kablo, NFPA 262 Optik Fiber İletken Olmayan Plenum (OFNP) veya IEC-60332 Düşük Dumanlı Halojensiz (LSZH) alev derecesine uygundur.

2002/95/EC (RoHS) ve REACH SvHC Direktiflerine uygundur.

MPO konektörü IEC-61754-7 ve EIA/TIA-604-5 standartlarına uygundur.

Teknik Özellikler

Parametreler	Standart Fiber Kablo Grupları
Fiber Tipi	SM(G.652/G.657A) \| MM(OM1/OM2/OM3)
Kılıf Malzemeleri	LSZH /OFNR/PVC
Konektör Tipi	SC/LC/ST/LC/MU/MTRJ/MPO/E2000
Yüksük Malzemeleri	Seramik
Test Dalga Boyları	1310±30/1550±30nm \| 850±30/1300±30nm
Ekleme Kaybı (dB) TIA/EIA-455-107	≤ 0.3dB (PC/UPC/APC) \| ≤ 0.3dB (PC/UPC)
Geri Dönüş Kaybı (dB) TIA/EIA-455-107	≥45dB(PC/UPC) ≥55dB(APC) \| ≥35dB(PC/UPC)
Değiştirilebilirlik	≤ 0.2dB
Kablo Grupları	Pigtail/Tekli/Çiftli/Fan-out Patchcord
Çalışma Sıcaklığı (°C)	-10 ila +70
Depolama Sıcaklığı (°C)	-40 ila +85
Paket	1 adet/poşet

Belirtilen tüm değerler konektörlerle birlikte verilmiştir.

MPO Detayı

MPO patch kabloları, MPO kasetleri arasındaki ara bağlantıları veya MPO/MTP arayüzlü aktif ekipmanlara bağlantıları yapmak için kullanılır.

Bir MPO patch kablosu (bir MPO kuplör aracılığıyla) başka bir MPO patch kablosuna bağlandığında, iki MPO konektöründen biri erkek (pimli) olmalıdır.

MPO patch kabloları 3 farklı kablo haritası konfigürasyonunda mevcuttur: Düz, Tamamen Ters Çevrilmiş veya Çift Ters Çevrilmiş.

MPO patch kabloları çok modlu ve tek modlu fiber kabloda mevcuttur.

Montajların Performansı MTP/MPO Sonlandırma

Tip/Performans	Tek Modlu (APC cila)	Çok Modlu (PC / Düz Cila)
Standart	Elite Düşük Kayıp	Standart
Maksimum Ekleme Kaybı	≤ 0.75dB	≤ 0.35dB
Geri Dönüş Kaybı	≥ 50dB	N/A
Çalışma Sıcaklığı	-40°C ila 80°C	40°C ila 80°C
Test Dalga Boyu	1310nm	850nm

WhatsApp üzerinden iletişime geçin: +8613534063703
