Ürün ayrıntıları:
|
Renk: | yeşil | Adı: | MPO TO MPO kablosu |
---|---|---|---|
bağlayıcı: | MPO - MPO | Uzunluğu: | 10 metre |
Modu: | Multimode | OEM: | KULLANILABİLİR |
Vurgulamak: | mpo fiber kablo,mpo - mpo kablosu |

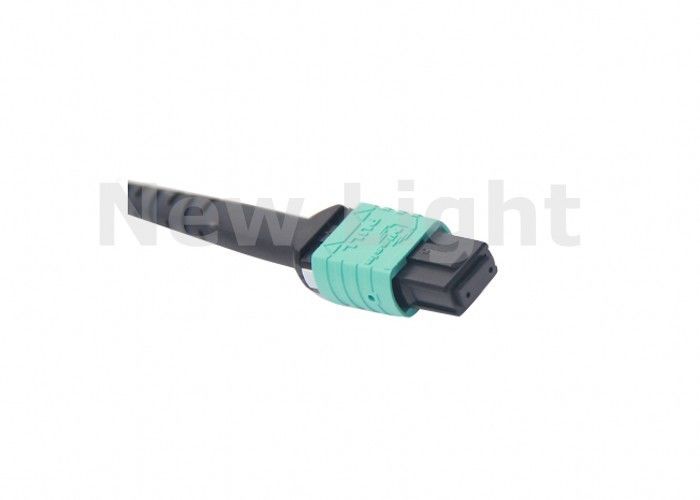

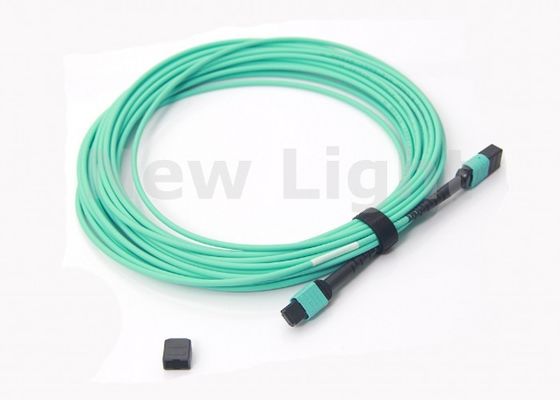

MPO-MPO Fiber Optik Yama Kablosu Çok Modlu OM3 8 Çekirdeği 10 Metre (33 Ayak) QSFP + Telsiz Alıcısı için
Özellikler:
- MPO (dişi) ile MPO (dişi)
- MMF (50 / 125um), OM3
- QSFP + Alıcı için 8 Çekirdekli Fiber
- Kablo Uzunluğu: 10 Metre (33ft)
- Ekleme kaybı: ≤0.6dB
- Dönüş kaybı: ≥20dB
- Takma testi: 500times <0,5 dB
- Çalışma: sıcaklık: -40 ° C ~ + 80 ° C
- İsteğe bağlı Pin İsteğe bağlı: Varsayılan DERİŞİM
- POLARİTE İsteğe Bağlı: Varsayılan POLARITY B (QSFP + SR4 için)
Açıklama:
Tek modlu ve çok modlu MPO ürünleri, veri ve telekomünikasyon sisteminde yüksek yoğunluklu arka plan ve Baskılı Devre Kartı (PCB) uygulamaları için kullanılan çok fiberli konektörlerdir. MPO konektörü, standart konektörlerin yoğunluğunun 12 katına kadar varır ve bu da önemli alan ve maliyet tasarrufu sağlar.
MPO yama kablosu, eşleşme sırasında fiber hizalamasını sağlamak için metal kılavuz pimleri ve hassas muhafaza boyutlarına sahip hassas kalıplanmış MT yivleri kullanır. MPO, 4,8,12 veya 24 fiberin kombinasyonu ile kütle sonlandırılabilir.
Özellikler:
* Hassas kalıplanmış MT parmaklık
Tam hizalama için yüksek hassasiyette kılavuz pimler
* 4,8,12,24 life kadar kompakt tasarım
* IEC 61754-7 Uyumlu
* Telcordia GR-1435-CORE uyumlu
Uygulama:
* Eşzamansız İletim Modu (ATM)
* Gigabit Ethernet
* Aktif Devrilli / Alıcı-Verici Arayüzü
* CATV, Video ve Multimedya
* Ön Büro Kurulumları
* Telekomünikasyon Ağları
Standartlara Uygunluk:
Kaplamalı kablo, NFPA 262 Optik Fiber İletken Olmayan Plenum (OFNP) veya IEC-60332 Düşük Duman Sıfır Halojen (LSZH) alev derecelendirmesine uygundur.
2002/95 / EC sayılı (RoHS) Direktif ve REACH SvHC'ye uygundur.
MPO konnektör IEC-61754-7 & amp; EIA / TIA-604-5.
Teknik özellikler:
|
MPO Detay:
MPO yama kabloları, MPO kasetleri veya MPO / MTP arayüzlü aktif ekipmanlarla bağlantılar arasındaki bağlantıları yapmak için kullanılır.
MPO yama kablosunun başka bir MPO yama kablosuna bağlandığı (bir MPO kuplörü aracılığıyla) durumlarda, iki MPO konnektöründen biri erkek olmalıdır (pimlerle donatılmıştır).
MPO yama kabloları 3 farklı kablo haritası yapılandırmasında mevcuttur: Düz, Toplam Flipped veya Pair Flipped
MPO yama kabloları, çok modlu ve tek modlu fiber kablo içinde bulunur.
Meclislerin Performansı ÇTP / MPO Sona Ermesi:
Tür / Performans | Singlemode (APC lehçesi) | Multimode (PC / Düz Lehim) | ||
Standart | Elit Düşük Kaybı | Standart | Elit Düşük Kaybı | |
Maksimum Ekleme Kaybı | ≤ 0.75dB | ≤ 0,35 dB | ≤ 0.60dB | ≤ 0,35 dB |
Geri dönüş kaybı | ≥ 50dB | N / A | ||
Çalışma sıcaklığı | -40 ° C ila 80 ° C | 40 ° C - 80 ° C arası | ||
Dalga Boyunu Test Edin | 1310nm | 850 nm |
