Ürün ayrıntıları:
|
Renk: | siyah | çekirdek sayısı: | 12 |
---|---|---|---|
Uygulama: | FTTX, FTTH odf | Fiber: | Simplex, Dubleks |
Adı: | Fiber optik dağıtım çerçeve | OEM: | KULLANILABİLİR |
Vurgulamak: | odf fiber optik patch panel,Fiber optik dağıtım kutusu |

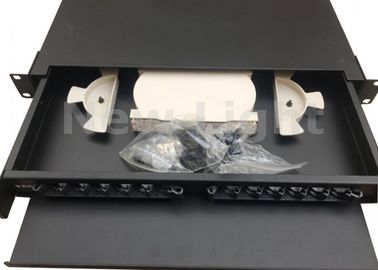

19 inç 12 çekirdek Çekme türü fiber optik dağıtım çerçevesi 12 kapı Raf Tipi İç mekan lifleri Dağıtım Çerçevesi
Takdim etmek
Optik fiber dağıtım çerçevesi serisi ürünleri, fiber optik iletim iletişim ağı terminal kablo tesisatı için yardımcı ekipmanlardır
Ve optik fiber konektörü koruyun.
Katlanır çevre gereksinimleri
A. optik kablo dağıtım çerçevesi, dışardan kullanılmak için uygun değildir, kullanılacakları gibi, koruyucu önlem almalıdır.
B. çalışma sıcaklığı: -25 ° C ~ + 40 ° C
C. saklama sıcaklığı: 25 ~ + 55
Bağıl nem:% 85'den (30 ° C) fazla değil
D. hava basıncı: 70 ~ 106kPa
20 yıl
Katlama işlevi gereksinimi
1 fiber optik kablo, kabloların giriş ile pigtail kablo, kablolama ve optik fiber pigtail hasar fonksiyonu performans sabitleme ve koruma ile.
2, optik kablo terminalinin çevresel etkilerinden kaçınma işlevi görür.
3, optik kablo metal bileşeni ve optik kablo terminal kutusu kabuğunun yalıtıldığı ve yere kolayca gidebileceği bir işleve sahiptir.
4 kablo terminali temin eder ve kalan optik depolama alanını yerleştirir ve kolay kurulum ve çalıştırır.
5 kutu fiziksel kuvvet, sabit kuvvetin etkisine ve karşılık gelen kurulum işlevinin farklı vesilelerine dayanmak için yeterlidir.
6 Gerekirse fiber optik kablo bağlantısı işlevine sahip olmalıdır.
Katlanmış yapı
Optik kablo terminal kutusu 3 parçadan oluşur: kabuk, iç bileşen ve optik fiber konektör.
1 kabuk
Kabuk açılması kolay, kurulumu kolaydır, kabuk optik kablo metal bileşenlerinin yüksek gerilim koruyucu topraklama aygıtı için kullanılmalıdır.
2 dahili bileşen.
Dahili bileşenler aşağıdakileri içermelidir:
A. destek: destek iç yapısı için ana gövde iç yapısı;
B. set: fiber disk depolama optik fiber konektör (ve koruma) ve geri kalan optik fiber için geriye kalan optik fiber uzunluğu 1,6 m'den az olamazken geri kalan fiber tepsinin eğrilik yarıçapı 37,5'ten az olmamalıdır mm. Ayrıca, fiber numarasının kolaylıkla tanımlanması ve alanın rahat çalışması için bir işaretleyici sağlar;
C. Kablo kılıfı için sabit cihaz, sabit kablo üyesi sabit ve sabit hatlı pigtail güçlendirir.
3 optik fiber konektör koruması
Uygulama:
1) Telekomünikasyon abone döngüsü
2) Evde Fiber (FTTH)
3) LAN / WAN
4) CATV
