Ürün ayrıntıları:
|
İsim: | MPO MTP Kablosu | Malzeme: | LSZH, OFNP veya OFNR |
---|---|---|---|
Mod Türü: | OM4 | çekirdek tipi: | 12 Çekirdek |
Bağlayıcı: | MPO,MTP | Renk: | Su, turuncu, sarı, Sarı/ Kırmızı/ Su |
Vurgulamak: | 24 Çekirdekli MPO MTP Kablosu,OM4 MPO MTP Kablosu,Dubleks LC MPO Koparma Kablosu |

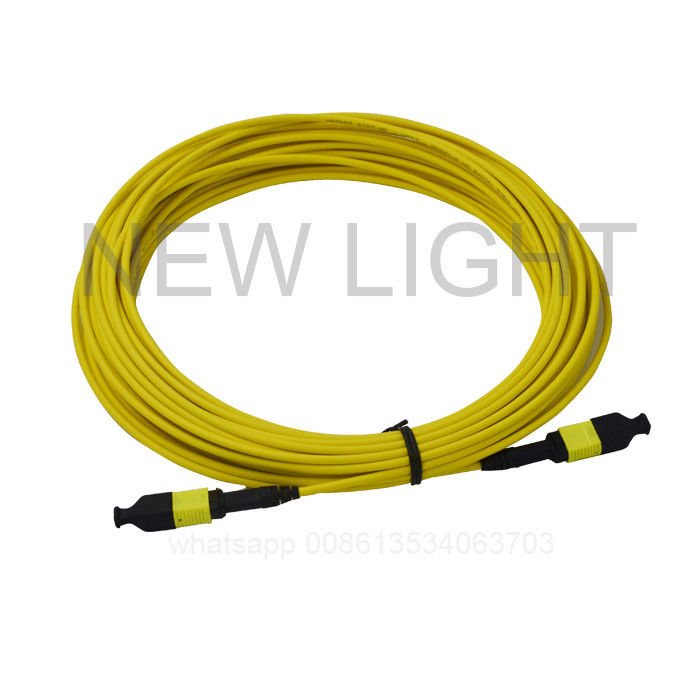

12 ve 24 çekirdekli kablo fiber türleri MPO - 4 çift yönlü LC koparma kablosu
Hızlı Detay:
1.Kablo tipi: 3,2 mm yuvarlak LSZH kılıflı kablo
2.Bant genişliği fiber: Çok modlu OM3 XG lazer için optimize edilmiş ≥2000MHzxKm @850nm
3.Tek Modlu OS2 ITU-T G.652d 9 mikron
4.Bağlayıcı Tipi: Yüksek bağlantı MPO
5.Konnektör Arayüzü: MPO arayüzü gereksinimleri: IEC61754-4.20 ve IEC61754-7
6.Konektör Uç yüzü: MPO uç yüzü geometri gereksinimleri: EN50377-15-1
7.Parlatma Kalitesi: Parlatılmış uç yüz kalitesi: IEC61300-3-35
8.Ekleme Kaybı: ≤ 0.5dB OM3 / ≤ 0.6dB SM OS2
9.Geri Dönüş Kaybı: ≥ 25dB OM3;≥ 35dB
Açıklama
MTP/MPO kabloları, ultra yüksek yoğunluklu kablolamada önemli bir rol oynar.Yüksek veri aktarım uygulamaları için gereken ekstra bant genişliğini sağlarlar ve ayrıca daha kısa kurulum süreleri, test edilmiş ve garantili kalite ve daha fazla güvenilirlik avantajlarına sahiptirler.40GBASE-SR4 ve 100GBASE-SR10 standardını karşılamak için bir araya gelen MTP/MPO kablolarının MTP/MPO çok fiberli konektörü, bir SC konektörüyle yaklaşık aynı boyuttadır ancak 8, 12 veya 24 fiberi barındırabilir, böylece tasarruf sağlar devre kartı ve raf alanı.
Özellikleri
1.MPO / MTP konektör arayüzü yama kablosu
2.Özelleştirilebilir fiber optik kablo uzunluğu
3.12 ve 24 damarlı kablo fiber tipleri mevcuttur
4.Çok modlu 50/125um, OM3 /OM4 Bükülmeye karşı duyarsız fiber veya tek modlu (G652D, G657A1) 2 mm çapında bükülmeye karşı duyarlı fiber türleri kullanır
5.IEC 61754-7, Telcordia GR-1435-CORE ile uyumlu
6.RoHS 6 uyumlu (kurşunsuz)
7.40G LAN, 100G LAN veya OTU4 100Gbps gibi uygulamaları desteklerters çevrilmiş çiftler (pim 1'den pim 2'ye) ve yöntem A (yukarıdan tuşa aşağı) MPO konektörleri.40-/100-GbE'ye geçiş yolu sunmaz.
Standart Uyumluluk
• ÇED/TIA-455-21A
• TIA 604-5 (ODAK 5)
• Telcordia GR-326-CORE
• IEC61754-7
Uygulamalar
• Veri Merkezi Altyapısı
• Depolama Alanı Ağı – Fiber Kanal
• Paralel Optikler
• 10 Gbps, 25 Gbps ve gelişmekte olan 40 Gbps, 100 Gbps Protokolü
MPO MTP Kablo Teknik Parametre
Öğe | Teknik parametreler | |
Bağlayıcı | MPO/MTP(K veya M) | MPO/MTP (K veya E) |
Çalışma Sıcaklığı | -40°C ~ +80°C | |
Depolama sıcaklığı | -40°C ~ +85°C | |
Ekleme Kaybı |
SM: ≤ 0,75dB (standart değer), ≤0,35dB (tipik değer); MM:≤ 0,50dB (standart değer), ≤0,35dB (tipik değer); |
|
Geri dönüş kaybı | SM:≥60dB;MM:≥35dB | |
MPO uç tipi | Erkek: kılavuz pimli;Dişi: kılavuz pimsiz | |
lif sayısı | 8,12&24 elyaf | |
Diğer ucun konektör tipi | MPO-dişi , MPO-erkek , FC , SC , ST , MU , LC , E2000 | |
Fiber modu | Tek modlu (G652,G655,G657), çoklu mod (50, 62.5, OM2, OM3, OM4) | |
Fiber kablo tipi | 250um şerit fiber, şerit kablo, Paket fiber optik kablo |
Doğru çift yönlü tahsisi garanti etmek için A Tipi, B Tipi ve C Tipi üç polarite yöntemi kullanılır.
Paketleme
Dışarıda OPP torba ve karton kutu ile paketleyeceğiz.malları korumak için teslimat sırasında hasar görmez.
FQA
1. S :Üretici misiniz?
A: evet, biz Shenzhen, çin'de üreticiyiz
2. S:MOQ'unuz nedir?
A: minimum sipariş miktarı 1 adet olabilir, ancak 1 adet sipariş vermenizi önermiyoruz, çünkü maliyet daha yüksek olacak, böylece fiyat bütçenizden daha yüksek olacaktır.
3. S :Fiyatı nedir ?
A: fiyat miktarınıza göre.Miktarınızı bize bildirdikten sonra, sizin için en iyi fiyatı sunacağız.Büyük Miktar çok rekabetçi bir fiyat alacaktır.
4. S:FOB fiyatı verebilir misiniz?
C: evet yapabiliriz, ancak boyutu ve ağırlığı büyük olmadığı için çoğu hava, DHL, TNT, UPC, FEDEX vb.Bu yüzden FOB fiyatı yapmak zor.En iyi yol, ayrıntılı özelliklerinizi ve miktarınızı bize bildirmektir, referansınız için navlunu ürün fiyatıyla birlikte sunacağız.
Çok rekabetçi fiyat lojistiğimiz var.Miktarınız büyükse ve düzinelerce karton kutu varsa, referansınız için deniz yoluyla navlunu bulabiliriz.
EXW fiyatı veya CFR fiyatı daha iyi olacak.İhtiyacınız olursa daha fazla çözüm için bizimle iletişime geçebilirsiniz.
5. S:Kaliteniz nasıl?
A: Üretimimiz IEC'ye göre , Avrupa standart üretimi , neredeyse tozsuz atölyeye kapalı .İthal üretim ekipmanları ve kalite kontrol ekipmanları.Özellikle MTP Daisi ekipmanları.
Tüm ürünler teslimattan önce %100 test edilir.
6. Q :Kurşun süreniz nedir?
C: Çin'de üç fabrikamız var.Fiber optik kablo üretimi için bir fabrika, yama kablosu, PLC, ODF, adaptör, zayıflatıcılar vb. için iki fabrika.
Fiber optik yama kablosu için teslim süresi 5000 adet için 2-3 çalışma günü olabilir.Düzenli ürünler stoklarımızda var.Sizin için acil siparişle ilgilenebiliriz.Daha fazla bilgi, bizimle temas kurmaktan çekinmeyin.
7. Q :Garantiniz nedir?
A: yama kablosu için, teslimattan itibaren 2 yıl garantimiz var, ancak yalnızca yapay olmayan hasarlardan sorumluyuz.Yapay hasar için, sizin için ücretsiz olarak onarabiliriz, ancak navlun sizin tarafınızdan ödenecektir.
8. S:Ambalajınız nedir?
C: Uluslararası ihracat paketi kullanıyoruz.referansınız için farklı ürünlerin bazı ambalajlarını ekledik.Logonuzu ambalajın üzerine de yazdırabiliriz
9. S:OEM/ODM yapabilir misiniz?
C: evet, yapabiliriz.Biz üreticiyiz, tüm ürünler OEM/ODM'dir.Gizlilik sözleşmesini imzalayabiliriz.
10. S:Bir örnek alabilir miyim?
C: Adaptör, zayıflatıcı, yama kablosu, saç örgüsü için hangi ürünlere bağlı olduğuna bağlı olarak sizin için ücretsiz bir numune sağlayabiliriz.Ancak navlun sizin tarafınızdan ödenir.
Büyük değerli ürünler için, ücretsiz olarak sunamayız, önce numune ücreti ve navlun geri ödenir, sipariş verdikten sonra numune ücreti iade edilir.
