Ürün ayrıntıları:
|
Bağlayıcı: | MPO / MTP | Bağlayıcı Tipi: | MPO/SC |
---|---|---|---|
Çalışma sıcaklığı: | -40℃ ~ +80℃,40~+85 | Ekleme kaybı: | Standart Kayıp ve Elit |
tip: | Çok modlu | Garanti: | 1 yıl |
Malzeme: | Plastik ve Alüminyum alaşımı | dalga boyu: | 850 nm / 1310nm / 1550 |
Kapasite: | SC Maks 12 çekirdek/LC Maks 24 çekirdek | ||
Vurgulamak: | 24f Dizi MPO Kaset Modülü,SM MM MPO Kaset Modülü,MPO MTP Fanout Kaset Modülü |

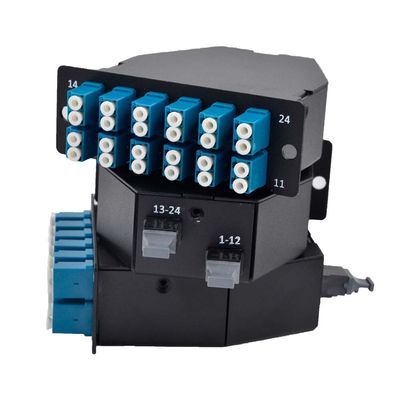

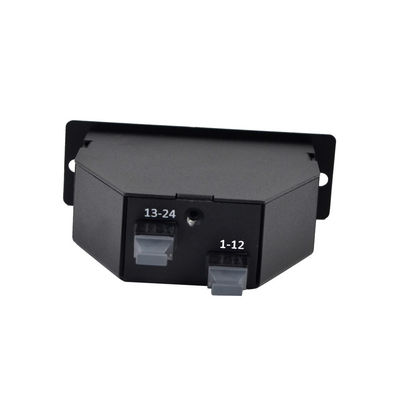

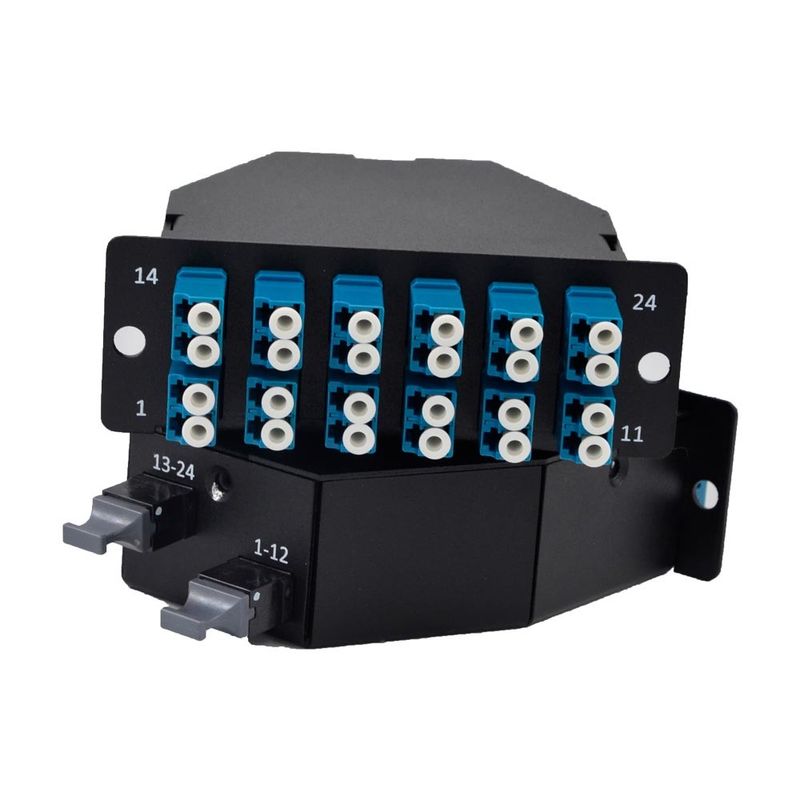

Düşük kayıplı SM / MM 24 fiber dizisi elit MPO / MTP Fanout kaset modülü
MPO / MTP Fanout kaset modülünün açıklaması
MPO / MTP Kaset Modülleri, MPO / MTP ve LC veya SC ayrık konektörler arasında güvenli geçiş sağlar.Tek bir modülde 24 adede kadar LC veya 12 SC fiber bağlantı noktası dağıtmak için hızlı, güvenilir yüksek performans ve verimli bir yol sağlarlar. Modüller 1U veya 4U 19” çok yuvalı kasaya monte edilebilir.Çok modlu ve Tek modlu kabloda mevcutturlar.
MPO / MTP Fanout kaset modülünün özellikleri
Yüksek yoğunluklu ve küçük tasarım, Kolay ve hızlı kurulum.
12 / 24 / 48 fiber versiyonları mevcuttur.
Garantili kaliteye sahip saha bağlantıları ve fiber yönlendirmeyi basitleştirir.
Modüler sistem yönetimi, hareketler, eklemeler ve değişiklikler için kolay yeniden yapılandırma.
Modülde özelleştirilmiş fiber polaritesi.
MPO / MTP Fanout kaset modülünün uygulamaları
Veri Merkezi Altyapısı.
Yüksek Yoğunluklu Fiber Yönetimi.
Telekomünikasyon ağları ve Geniş Bant / CATV ağları.
LAN/WAN Tesisleri
MPO Erkek Adaptör nın-nin MPO / MTP Fanout kaset modülü
Malzeme: Polibütilen Tereftalat (PBT)
Siyah renk
Çiftleşme Döngüleri: 1000 Çiftleşme Döngüsü
Toz Kapağı: TPR
Siyah renk
Ekleme Kaybı: <0.5dB
Malzemeof MPO / MTP Fanout kaset modülü:
Kaset Muhafazası:
Malzeme: Alüminyum Alaşım
Yüzey İşlem: Siyah Toz Boya
Elyaf Sayısı | 12 / 24 | Fiber Modu | OM3 50/125 um |
Ön Konektör Tipi | 12 LC UPC Dubleks | Arka Konektör Tipi | 1x MPO UPC Erkek (sabitlenmiş) |
MPO Adaptörü | Anahtar yukarı aşağı Anahtar | Cam Elyaf | Corning ClearCurve® |
Ekleme Kaybı | MPO≤0,35 dB, LC≤0,2 dB | Geri dönüş kaybı | MPO≥20 dB, LC≥30 dB |
Çalışma sıcaklığı | 0°C ila 70°C | Depolama sıcaklığı | -40°C ila 75°C |
Boyutlar (YxGxD) | 1.38''x4.29''x4.64'' (35x109x118 mm) | Uygulama | Tip AF Kaset için Eşleştirme |
Performans Özellikleri nın-nin MTP / MPO kaset modülü:
Ön Konektör | LC/SC dubleks |
Kol Malzemesi | Zirkonya Seramik |
Ekleme Kaybı | Çoklu mod: UPC ≤0.2dB Tek mod: APC ≤0.3dB UPC ≤0.2dB |
Geri dönüş kaybı | Çoklu mod: UPC ≥30dB Tek mod: APC ≥60dB UPC ≥50dB |
Polarite İllüstrasyonnın-nin Tek Modlu Kaset :
Basit bir ifadeyle, US Conec tarafından açıklandığı gibi bir MTP® konektörü, “genel MPO konektörleriyle karşılaştırıldığında optik ve mekanik performansı artıran, mühendislik ürünü birden fazla ürün geliştirmesine sahip yüksek performanslı bir MPO konektörüdür”.MTP® ve MPO konektörleri tamamen uyumludur.
MTP, bir ABD Conec markasıdır ve MTP® marka konektörler, IEC Standardı 61754-7 ve TIA 604-5 – Tip MPO ile tamamen uyumludur.
MTP® ve MPO konektörleri arasındaki avantajlardan ve farklılıklardan bazıları şunlardır:
