Ürün ayrıntıları:
|
Malzeme: | Metal | mod tipi: | tek mod / çoklu mod |
---|---|---|---|
Bağlayıcı Tipi: | 3.0mm | Ekleme kaybı: | <0.3db |
sertifika: | CE, ISO, RoHS | Geri dönüş kaybı: | PC≥40 UPC≥50 APC≥60 dB |
Vurgulamak: | 3.0mm LC - LC Konnektörü,0.9mm LC - LC Konnektörü,0.9mm lc - lc adaptörü |

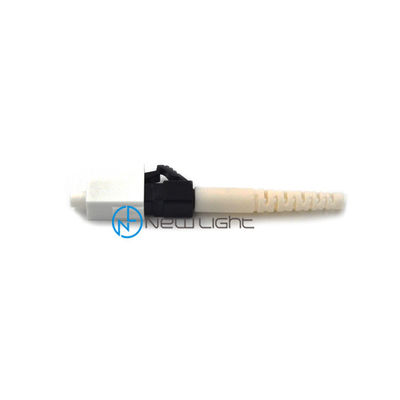

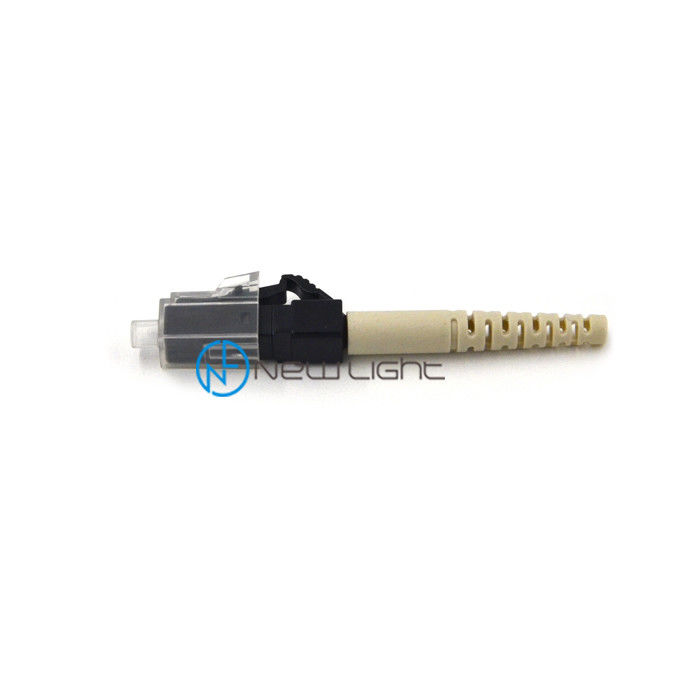

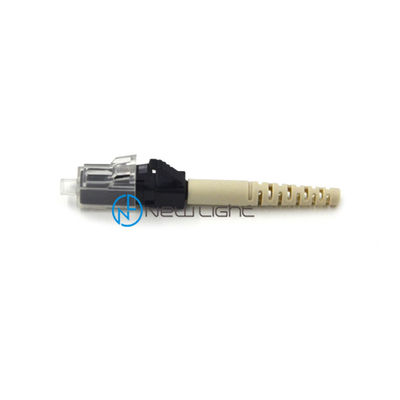

Tek modlu çok modlu LC SX 0.9mm 2.0mm 3.0mm lc - LC konnektörü
Fiber optik konektörler benzersizdir.Fiber kablolar, elektrik sinyalleri yerine ışık darbeleri iletir, bu nedenle sonlandırmalar çok daha hassas olmalıdır.Yalnızca pimlerin metalden metale temas etmesine izin vermek yerine, fiber optik konektörler, iletişime izin vermek için mikroskobik cam fiberleri mükemmel şekilde hizalamalıdır.Birçok farklı tipte fiber konektör varken, benzer tasarım özelliklerini paylaşırlar.Tek yönlü ve çift yönlü: Tek yönlü, uç başına 1 konektör, çift yönlü ise uç başına 2 konektör anlamına gelir.Bir fiber konektörün üç ana bileşeni vardır: yüksük, konektör gövdesi ve bağlantı mekanizması.
Optik fiber optik lc konektörü, fiber optik konektörleri hizalamak için tasarlanmış mekanik bir cihazdır.İki yüksüğü bir arada tutan ara bağlantı manşonu içerir.
Fiber optik adaptörler plastik muhafaza içinde flanş tipindedir;Tek modlu adaptörler Seramik kılıflı iken, çok modlu fiber adaptörler bronz kılıflıdır.
UYGULAMALAR
· CATV
· Aktif cihaz sonlandırma
· Telekomünikasyon ağları
· Metro
Yerel Alan Ağları (LAN'lar)
· Veri işleme ağları
· Test ekipmanı
· Hassas kurulumlar
· Geniş Alan Ağları (WAN'lar)
· Endüstriyel, tıbbi ve askeri
ÖZELLİK
Düşük ekleme kaybı ve geri yansıma
· Tek parça yapı ve çekmeye dayanıklı tasarım
· Serbest yüzen ön yarıçaplar seramik halka
· Hassas dönme önleyici anahtar ve Korozyona dayanıklı gövde
Çeşitli önyükleme türleri ve renkleri
APC Konektörü, uç yüzlere uygulanan 5 ° ila 15 ° açılı parlatma nedeniyle geri yansımayı en aza indiren bir tür fiber konektördür.Aşağıdaki resimde gösterildiği gibi.
Açı ile parlatılmış konektörler yalnızca diğer açılı cilalı konektörlerle eşleştirilmelidir.Açısız cilalı bir konektörle çiftleşme, çok yüksek ekleme kaybına neden olur.Genel olarak, açıyla parlatılmış konektörler, kaliteli düz fiziksel temaslı olanlara göre daha fazla ekleme kaybına sahiptir.
"Ultra" kaliteli konektörler, bağlandıklarında açılı bir konektöre benzer bir geri yansıma sağlayabilir, ancak açılı bir bağlantı, fiberin çıkış ucu bağlantısı kesildiğinde bile düşük geri yansımayı korur.
Açılı cilalı bağlantılar, yeşil bir gerilim azaltma önyüklemesi veya yeşil bir konektör gövdesi kullanılarak gözle görülür şekilde ayırt edilir.Parçalar genellikle ada "/ APC" eklenerek tanımlanır.
Örneğin, açılı bir FC konektörü, FC / APC olarak adlandırılabilir, açılı bir LC konektörü, LC / APC vb. Olarak adlandırılabilir.
Alandaki eşleşen APC konektörleri için geri dönüş kaybı değeri tipik olarak -65 dB'den büyük olacaktır.Bir UPC bağlantısı için normalde -55 dB'dir.
Bir FTTP dağıtım çerçevesindeki kullanılmayan portlar gibi konektörler eşleşmediğinde, APC konektörlerinin dönüş kaybı, 14 dB civarında olacak UPC konektörlerine kıyasla -65 dB veya daha fazladır.
Özellikleri:
► IEC 61754-20 ve TIA 604-2 ile uyumludur
► Düşük ekleme kaybı ve geri yansıma
► Kolay sonlandırma için süngü şekilli gövde
► Nikel kaplı pirinç gövde
► Üst düzey PC kaplamalı zirkonya seramik halka
► RoHS, REACH SvHC uyumlu
Uygulamalar:
► Yerel alan ağları
► Veri işleme ağları
► Dağıtım uygulaması
► Tesis dağıtımı
► Test ve laboratuvar ekipmanları
Kullanım kolaylığı
bağlayıcı tipi | tek modlu / çok modlu |
renk | Mavi-yeşil |
kablo | 0.9 / 2.0 / 3.0 |
Parametre
ürün adı | Kapalı Dağıtım Yama Kablosu için OEM / ODM 3.0mm Fiber Optik ST Konektörü |
mod türü | tek mod / çoklu mod |
kablo çapı | 0,9 / 2,0 / 3,0 mm |
ekleme kaybı | ≤ 0.3dB (düşük ekleme kaybı ≤ 0.35dB olabilir) |
geri dönüş kaybı | ≥60 dB |
dalga boyu | 1310/1550 |
yüksük malzemesi | Seramik |
operatör sıcaklığı | -40 ~ + 85 ℃ |
OEM / ODM | kabul edilebilir |
garanti | Doğumdan 3 yıl sonra |
Teslimat süresi | 2-15 iş günü (miktarınıza göre) |
referans için daha fazla bağlayıcı
Bağlayıcı türü | LC / SC / FC / FC / E2000 / MPO / MTRJ / SMA |
Mod türü | tek modlu veya çok modlu |
Kablo tipi | 0,9 / 2,0 / 3,0 mm |
Nasıl sipariş verilir
1. Bağlayıcı türü: SC / FC / LC / ST / MPO / MTP / MU / MTRJ / E2000 / SMA
2. Mod türü: tek mod (UPC ve APC) / çoklu mod (PC)
3. Kablo çapı: 0.9 / 2.0 / 3.0 mm (diğer çaplar özelleştirilebilir)
4. Kaplama malzemesi: PVC / LSZH
5. fiber sayısı: basit / çift yönlü / 4 çekirdekli / 6 çekirdekli / 8 çekirdekli / 12 çekirdekli / 24 çekirdekli / 48 çekirdekli / 96 çekirdekli ve benzeri
6. Kablo tipi: G652D / G657A1 / G657A2 / G655 / OM1 / OM2 / OM3-150 / OM3-300 / OM4 / OM5
7. Yama kablosu uzunluğu: ihtiyacınıza göre
8. MPO / MTP konektörü, hangi yöntemi (A tipi / B tipi / C tipi), erkek veya dişi, fiber sayımı (4/8/12/16/24/32 fiber) bize bildirmelidir
