Ürün ayrıntıları:
|
| Malzeme: | Metal | mod tipi: | tek mod / çoklu mod |
|---|---|---|---|
| Bağlayıcı Tipi: | 3.0mm | Ekleme kaybı: | <0.3db |
| sertifika: | CE, ISO, RoHS | Geri dönüş kaybı: | PC≥40 UPC≥50 APC≥60 dB |
| Vurgulamak: | 0.9MM fiber optik konektör,3.0mm fiber optik konektör |
||

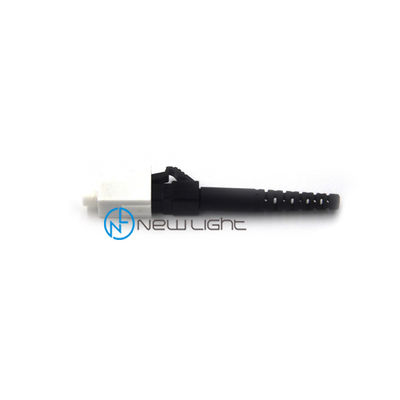

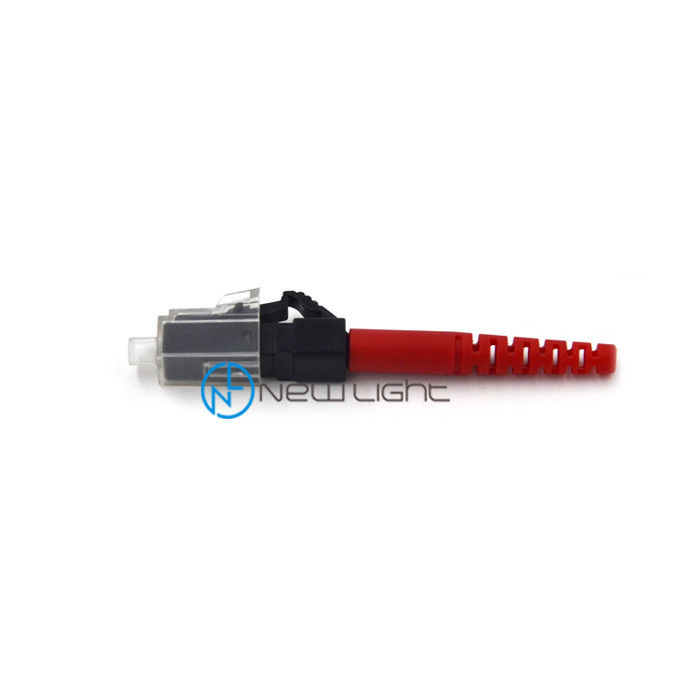

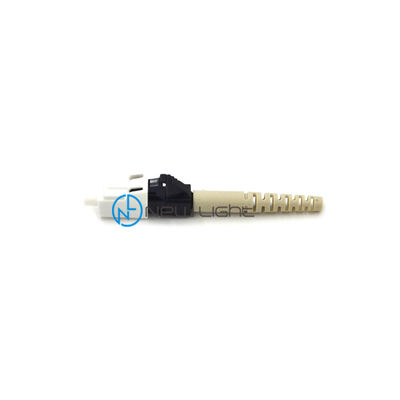

0.9 / 2.0 / 3.0mm PC çok modlu sahaya kurulabilir fiber optik konektör
LC fiber yama kablosu konektörü bir itme ve mandal yapısıdır,
plastik gövdeli ve hassas 1.25mm seramik yüksüklü.LC tipi popüler bir tür küçük form lif
alanı azaltan optik yama kablosu ve yoğun kurulum için yaygın olarak kullanılır.
Fiber optik patch cord, fiber optik ağda en sık kullanılan bileşenlerden biridir.Fiber optik
yama kablolarına bazen fiber optik atlama kablosu veya fiber optik yama kabloları da denir.genellikle orada
fiber optik yama kablolarının iki türü vardır: tek modlu fiber optik yama kabloları ve çok modlu fiber optik
yama kabloları.burada kelime modu, fiber optikteki fiber optik ışığın iletim modu anlamına gelir
kablo çekirdeği.genellikle tek modlu fiber optik patch cord 9/125 fiber cam ile ve sarı ceket
renkli, çok modlu fiber optik patch cord 50/125 veya 62.5 / 125 fiber cam ile turuncu renktedir.
LC konektörü, New Light Optics Technologies tarafından geliştirilmiştir ve bir SFF (küçük form faktörü) konektörünün hedeflerine ulaşmak için daha evrimsel bir yaklaşımdır.
LC konektörü, bağımsız seramik yüksüklere ve muhafazaların toplam boyutu yarı yarıya düşürülmüş muhafazalara sahip bir SC dupleks konektörünün geleneksel bileşenlerini kullanır.
LC konektör ailesi, bağımsız bir tek yönlü tasarım içerir;ve hepsi RJ tarzı mandal kullanılarak tasarlanmış, hem tek modda hem de çok modlu toleranslarda bulunan çift yönlü konektör.
Fiber optik konektörler, iki uçlu hassas fiber optik optik jumper, iletim ortamına göre sabitleme, ortak silikon bazlı optik tek modlu, çok modlu jumperlar ve fiber iletim ortamı için plastik gibi ayrılabilir Optik jumper kabloları, Kafa yapı formlarını bağlayarak FC jumper kabloları, SC jumperlar, ST jumper kabloları, LC jumper kabloları, MTRJ jumper kabloları, MPO jumper kabloları, MU jumper kabloları, SMA jumper kabloları.
Açılı polisajlı konektörler yalnızca diğer açılı polisajlı konnektörlerle eşleştirilmelidir.Açılı olmayan cilalı bir konektörle eşleşme çok yüksek giriş kaybına neden olur.Genellikle açılı polisajlı konektörler kaliteli düz fiziksel temaslardan daha yüksek takma kaybına sahiptir.
“Ultra” kalite konektörler, bağlandığında açılı bir konektöre benzer bir geri yansıma elde edebilir, ancak açılı bir bağlantı, fiberin çıkış ucu bağlantısı kesilse bile düşük arka yansımayı korur.
Açılı polisajlı bağlantılar, yeşil bir gerilim azaltıcı körük veya yeşil bir konektör gövdesi kullanılarak gözle görülür şekilde ayırt edilir.Parçalar genellikle isme “/ APC” eklenerek tanımlanır.
Örneğin, açılı bir FC konektörü FC / APC olarak adlandırılabilir, açılı bir LC konektörü LC / APC vb. Olarak adlandırılabilir.
Sahadaki montajlı APC konnektörleri için geri dönüş kaybı değeri tipik olarak -65 dB'den fazla olacaktır.Bir UPC bağlantısı için normalde -55 dB'dir.
Bir FTTP dağıtım çerçevesindeki kullanılmayan bağlantı noktaları gibi bağlaçlar kapatılmadığında, APC bağlaçları için geri dönüş kaybı, 14 dB civarında olacak olan UPC bağlaçlarına kıyasla -65 dB veya daha fazladır.
Özellikleri:
Tekli mod ve Çok modlu
Zirkonya kollu veya Fosfor bronz kollu
Flanşsız veya çift yönlü flanşlı, panel alanından tasarruf edilebilir
JIS5974 ve bellcore GR-326 standardıyla tanışın
IEC874-14 ve IEC874-19 ile uyumlu
ROHS uyumlu tüm parçalar
Düşük yerleştirme kaybı ve geri yansıma kaybı
Çeşitli renklerde botlar
0.9 / 2.0 / 3.0mm önyükleme
t
Uygulamalar:
► Yerel alan ağları
► Veri işleme ağları
► Dağıtım uygulaması
► Tesis dağıtımı
► Test ve laboratuvar ekipmanları
Kullanım kolaylığı
| konektör tipi | tek mod / çok modlu |
| renk | Mavi-yeşil |
| kablo | 0.9 / 2.0 / 3.0 |
Özellikleri:
--- düşük ekleme kaybı ve geri yansıma kaybı
--- Yüksük uç yüzeyi önceden kubbeli
--- Hassas anti-rotasyon tuşu
--- nikel kaplama pirinç gövde
--- Telcordia tarzı çizmeler
--- Serbest yüzen seramik yüksük
Parametre
| ürün adı | Kapalı Dağıtım Yama Kablosu için OEM / ODM 3.0mm Fiber Optik ST Konnektör |
| mod tipi | tek mod / çoklu mod |
| kablo çapı | 0,9 /2,0 / 3,0 mm |
| ekleme kaybı | ≤ 0.3dB (düşük ekleme kaybı ≤ 0.35dB olabilir) |
| geri dönüş kaybı | ≥60 dB |
| dalga boyu | 1310/1550 |
| yüksük malzeme | Seramik |
| operatör sıcaklığı | -40 ~ + 85 ℃ |
| OEM / ODM | kabul edilebilir |
| garanti | Teslimattan 3 yıl sonra |
| Teslimat süresi | 2-15 iş günü (miktarına göre) |
referans için daha fazla konnektör
| Konektör tipi | LC / SC / FC / FC / E2000 / MPO / MTRJ / SMA |
| Mod türü | tek modlu veya çok modlu |
| Kablo tipi | 0,9 / 2,0 / 3,0 mm |
Nasıl sipariş
1. Bağlayıcı tipi: SC / FC / LC / ST / MPO / MTP / MU / MTRJ / E2000 / SMA
2. Mod tipi: tek mod (UPC ve APC) / çoklu mod (PC)
3. Kablo çapı: 0.9 / 2.0 / 3.0 mm (diğer çap özelleştirilebilir)
4. Kaplama malzemesi: PVC / LSZH
5. fiber sayısı: basit / dubleks / 4 çekirdek / 6 çekirdek / 8 çekirdek / 12 çekirdek / 24 çekirdek / 48 çekirdek / 96 çekirdek ve böylece
6. Kablo tipi: G652D / G657A1 / G657A2 / G655 / OM1 / OM2 / OM3-150 / OM3-300 / OM4 / OM5
7. Yama kablosu uzunluğu: sizin ihtiyacına göre
8.MPO / MTP konektörü hangi yöntemi (A tipi / B tipi / C tipi), erkek veya dişi, fiber sayısı (4/8/12/16/24/32 fiber) bize bildirmelidir
