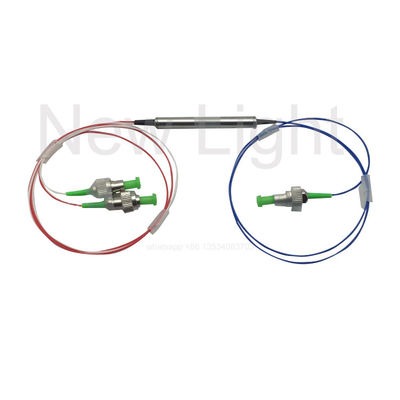

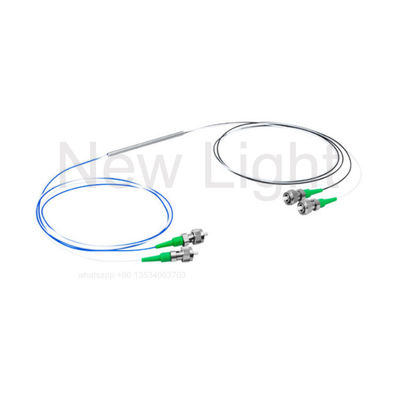

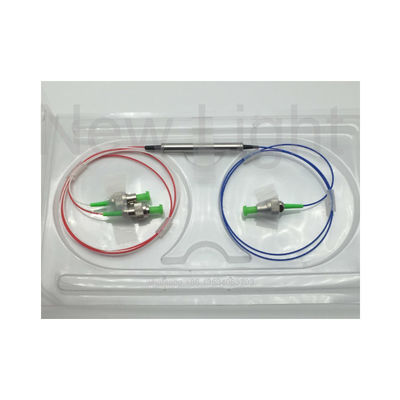

3 Portlu Optik Mux Demux 100Ghz 200Ghz 1x2 DWDM Cihazı ITU Kanalı
1.Description:
100GHz/200GHz 1x2 wavelength multiplexer utilizes thin film coating technology and proprietary design of non-flux metal bonding micro optics packaging to achieve optical add or drop at a ITU wavelength. 100GHz / 200GHz 1x2 dalga boyu çoklayıcı, bir ITU dalga boyunda optik ekleme veya bırakma sağlamak için ince film kaplama teknolojisi ve akı olmayan metal yapıştırma mikro optik ambalajının özel tasarımını kullanır. It provides ITU channel center wavelength, low insertion loss, high channel isolation, wide pass band, low temperature sensitivity and epoxy free optical path . ITU kanal merkezi dalga boyu, düşük ekleme kaybı, yüksek kanal izolasyonu, geniş geçiş bandı, düşük sıcaklık hassasiyeti ve epoksi içermeyen optik yol sağlar. It can be used for wavelength add/drop in telecommunication network system. Telekomünikasyon ağ sisteminde dalga boyu ekleme / bırakma için kullanılabilir.
The 3 ports FWDM use the thin film filter to ensure high quality and perfect optical performance. 3 portlu FWDM, yüksek kalite ve mükemmel optik performans sağlamak için ince film filtresini kullanır. It can achieve 1310&1490, 1550 two channel optical signal Mux and Demux, and was widely used in CATV, Telecommunications, Internet and so on. 1310 ve 1490, 1550 iki kanallı optik sinyal Mux ve Demux elde edebilir ve CATV, Telekomünikasyon, İnternet vb.
2.Features:
ITU Grid 100G veya 200G kanal aralığı
Düşük Ekleme Kaybı
Geniş geçiş bandı
Yüksek kanal izolasyonu
Optik Yolda Epoksi İçermez
Yüksek kararlılık ve güvenilirlik
3.Applications:
DWDM Ağı
Dalgaboyu Yönlendirmesi
Fiber Optik Amplifikatör
CATV Fiber Optik Sistem
Kanal Ekle / Bırak
Uygulamalar
Erişim ağları
Metro WDM sistemleri
Uzun yol WDM sistemleri
Kurumsal ağlar
Özellikler
| madde |
birim |
Parametreler |
| Kanal aralığı |
GHz |
200 |
| Dalga boyu aralığı |
|
C- veya L-band ITU kanalları 186.6 ila 196.1 THz |
| passband |
GHz |
33 +/- 33 |
| Şanzıman geçiş bandı dalgalanması |
dB |
≤0.3 |
| Şanzıman giriş kaybı |
dB |
≤1.0 |
| Yansıma geçiş bandı dalgalanması |
dB |
≤0.2 |
| Yansıma ekleme kaybı |
dB |
≤0.4 |
| İletim izolasyonu (ayar kanalı) |
dB |
≥30 |
| İletim izolasyonu (adjuvan olmayan kanal) |
dB |
≥50 |
| Yansıma izolasyonu |
dB |
≥13 |
| Polarizasyona bağlı kayıp |
dB |
≤0.2 |
| Polarizasyon modu dağılımı |
ps |
≤0.2 |
| Yönelme |
dB |
≥50 |
| Geri dönüş kaybı |
dB |
≥45 |
| Optik güç kullanımı |
mW |
≥500 |
| Çekme Yükü |
N- |
≥5 |
| Çalışma sıcaklığı aralığı |
|
-5 ila 70 |
| Depolama sıcaklığı aralığı |
|
-40 ila +85 0C |
| Elyaf türü |
|
SMF-28e |
| Paket boyutu |
aa |
5,5 x 34 mm |
Not: Tüm özellikler konektörsüz cihazlara dayanmaktadır ve
dalga boyu, polarizasyon ve sıcaklık.
Boyut çizimi( aa)
Spektral çizim (dB)
Sipariş Bilgileri
| Ürün |
Kanal Frekansı |
Tüp |
Fiber uzunluğu |
Bağlayıcı |
| 200G |
İTÜ Izgara |
1 = 250um fiber |
1 = 0.5 +/- 0.1 m |
0 = Bağlayıcı yok |
| DWDM Filtresi |
C bandında |
2 = 900um elyaf |
2 = 1.0 +/- 0.1 m |
1 = YP / UPC |
| |
|
3 = Diğer |
3 = Diğer |
2 = YP / APC |
| |
|
|
|
3 = SC / UPC |
| |
|
|
|
4 = SC / APC |
| |
|
|
|
5 = LC |
