Ürün ayrıntıları:
|
mod tipi: | Tek mod | Ekleme kaybı: | ≤ 2,5 dB |
---|---|---|---|
Bağlayıcı Tipi: | SC / UPC | Kanal Nuber: | 8 kanal |
dalga boyu: | 1470-1610nm | Geçiş bandı dalgalanması: | ≤0.30dB |
Geri dönüş kaybı: | ≥45dB | Derectivity: | ≥50dB |
Elyaf Türü: | Corning SMF-28 ultra | ||
Vurgulamak: | wdm fiber optik,duvara monte fiber sonlandırma kutusu |

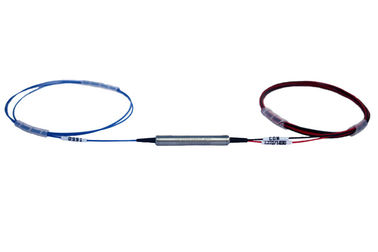

1550nm Pass / 980nm Reflect FWDM 980 / 1550nm Filtre WDM optik fiber ayırıcı
Açıklama
The 1310/1550nm Filter Wavelength Division Multiplexer is based on environmentally stable thin-film filter technology. 1310 / 1550nm Filtre Dalgaboyu Bölmeli Çoklayıcı, çevreye duyarlı ince film filtre teknolojisine dayanmaktadır. The devices combine or separate light at different wavelength in a wide wavelength range. Cihazlar, ışığı geniş bir dalga boyu aralığında farklı dalga boylarında birleştirir veya ayırır. They offer very low insertion loss, low polarization dependence, high isolation and excellent environmental stability. Çok düşük yerleştirme kaybı, düşük polarizasyon bağımlılığı, yüksek izolasyon ve mükemmel çevresel stabilite sunarlar. High power handling capability can be achieved through unique pigtail processing and high quality AR coating. Eşsiz pigtail işleme ve yüksek kaliteli AR kaplama ile yüksek güç kullanımı kapasitesi elde edilebilir. These components have been extensively used in EDFAs, Raman amplifiers, WDM networks and fiber optical instruments. Bu bileşenler EDFA'larda, Raman amplifikatörlerinde, WDM ağlarında ve fiber optik cihazlarda yaygın olarak kullanılmaktadır.
WDM kanıtlanmış ince film folter teknolojisine dayanmaktadır.Bu WDM, fiber optik iletişim sisteminde ve düz ve geniş çalışma bantlarının gerekli olduğu EDFA'da yaygın olarak kullanılmaktadır.
2.Features:
Geniş Çalışma Bandı
Yüksek Kanal İzolasyonu
Düşük Ekleme Kaybı
Yüksek Güvenilirlik ve Kararlılık
3.Applications:
EDFA
FTTH
CATV Sistemi
WDM Sistemi
Uygulamalar
Erişim ağları
Metro WDM sistemleri
Uzun yol WDM sistemleri
Kurumsal ağlar
Özellikler
madde | birim | Parametreler |
Kanal aralığı | GHz | 200 |
Dalga boyu aralığı | C- veya L-band ITU kanalları 186.6 ila 196.1 THz | |
passband | GHz | 33 +/- 33 |
Şanzıman geçiş bandı dalgalanması | dB | ≤0.3 |
Şanzıman giriş kaybı | dB | ≤1.0 |
Yansıma geçiş bandı dalgalanması | dB | ≤0.2 |
Yansıma ekleme kaybı | dB | ≤0.4 |
İletim izolasyonu (ayar kanalı) | dB | ≥30 |
İletim izolasyonu (adjuvan olmayan kanal) | dB | ≥50 |
Yansıma izolasyonu | dB | ≥13 |
Polarizasyona bağlı kayıp | dB | ≤0.2 |
Polarizasyon modu dağılımı | ps | ≤0.2 |
Yönelme | dB | ≥50 |
Geri dönüş kaybı | dB | ≥45 |
Optik güç kullanımı | mW | ≥500 |
Çekme Yükü | N- | ≥5 |
Çalışma sıcaklığı aralığı | -5 ila 70 | |
Depolama sıcaklığı aralığı | -40 ila +85 0C | |
Elyaf türü | SMF-28e | |
Paket boyutu | aa | 5,5 x 34 mm |
Not: Tüm özellikler konektörsüz cihazlara dayanmaktadır ve
dalga boyu, polarizasyon ve sıcaklık.
Boyut çizimi( aa)
Spektral çizim (dB)
Sipariş Bilgileri
Ürün | Kanal Frekansı | Tüp | Fiber uzunluğu | Bağlayıcı |
200G | İTÜ Izgara | 1 = 250um fiber | 1 = 0.5 +/- 0.1 m | 0 = Bağlayıcı yok |
DWDM Filtresi | C bandında | 2 = 900um elyaf | 2 = 1.0 +/- 0.1 m | 1 = YP / UPC |
3 = Diğer | 3 = Diğer | 2 = YP / APC | ||
3 = SC / UPC | ||||
4 = SC / APC | ||||
5 = LC |
