Ürün ayrıntıları:
|
Uygulama: | FTTH FTTB FTTX Ağı, Telekomünikasyon, Veri merkezi Ağı, MTP MPO Ağı | Fiber türü: | Singlemode veya Multimode |
---|---|---|---|
bağlayıcı: | MPO / MTP | Bağlayıcı türü: | MPO / LC / SC / FC / ST / MU, MPO, MTP MPO-MPO / MPO-LC |
Çalışma sıcaklığı: | -40 ℃ ~ + 80 ℃, 40 ~ + 85 | Ekleme kaybı: | Standart Kayıp ve Elit |
Türü: | Tek modlu / Çoklu mod | Garanti: | 2 Yıl |
Malzeme: | Plastikler ve Alüminyum alaşımı | ||
Vurgulamak: | mtp casstte modülü,mpo kaset bağlantı paneli |

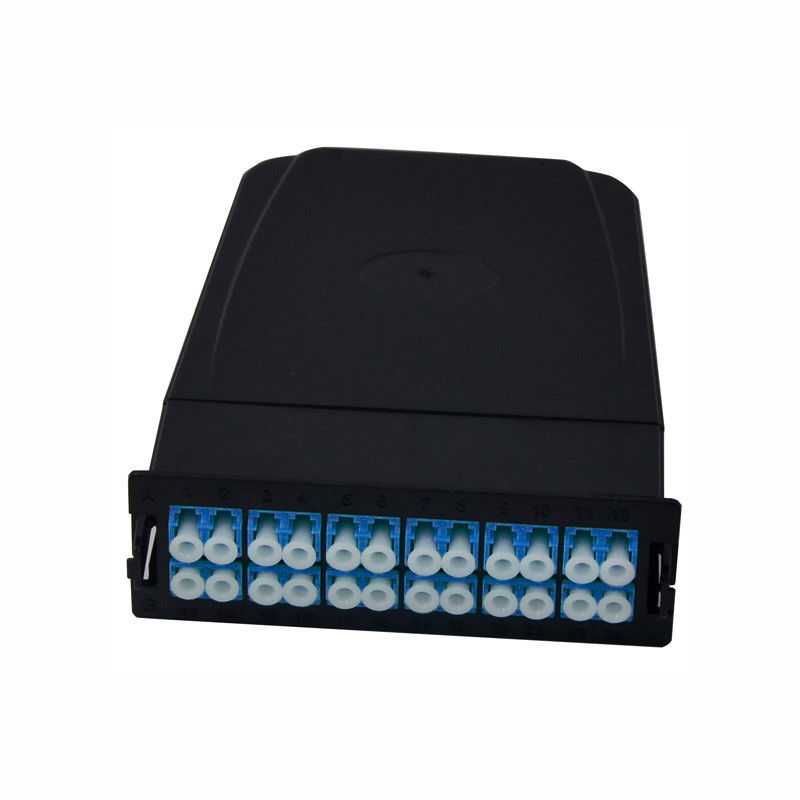

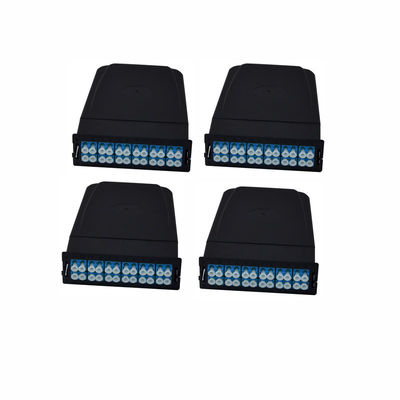

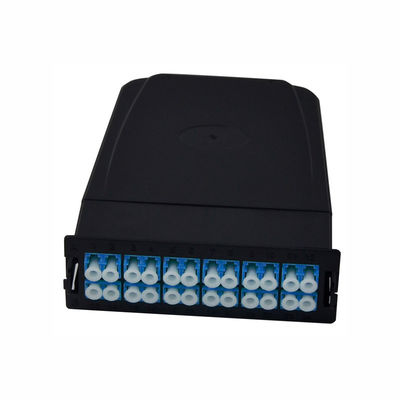

OS2 12fiber mpo mtp konektörü ve LC çift yönlü adaptör mpo mtp kaseti Standart Yöntem A
Ürün Açıklaması:
MTP * Fiber Optik Kasetler hızlı ve kolay kullanım için önceden sonlandırılmış LC veya SC adaptörlerinden oluşur
yüksek yoğunluklu uygulamalarda dağıtma ve raf alanı ve tasarım esnekliğinin verimli şekilde kullanılmasını sağlar. Bunlar
kasetler tüm çok modlu ve tek modlu kanal gereksinimlerine uygundur. Yeni ışık MTP * Fiber Optik
Kasetler maksimum 0,75dB standart kanal ekleme kaybı ve maks. 0,5dB maksimum kayıp ile mevcuttur.
Kasetler, çift yönlü LC, çift yönlü SC veya tek taraflı olarak yönlendirilen birimlerin arkasında 12 fiber MTP * adaptörleri sunar
Ön yama alanındaki SC adaptörleri. LC dupleks adaptörlerle donatılmış kaset maksimum yoğunluğu barındırıyor
1 RU patch paneline dahil edildiğinde toplam dört kaset için 24 fiber veya 96 fiber. Adaptör muhafazası
renkler TIA / EIA-568-C.3 önerilen renk tanımlama şemasını takip eder. Yeni hafif MTP * Fiber Optik Kasetler
Uzak veya veri merkezi uygulamalarının hızlı bağlantısı için yüksek yoğunluklu fiber kablo düzenekleriyle ara bağlantı.
Yeni Light MTP / MPO kasetlerinin tümü yüksek kalitede Corning fiber optik kablo ile üretilmiştir ve çeşitli fiber modlarında mevcuttur: Tek modlu (9 / 125um), Çok Modlu OM1 (62.5 / 125um), Çok Modlu OM3 (50 / 125um) ve diğerleri . Bu kasetler ayrıca aşağıdakiler dahil birçok yaygın fiber optik konektör portuna sahiptir: LC, LC / APC, SC, SC / APC, FC, FC / APC ve ST fiber optik konektörleri. Tüm Fibertronics MTP / MPO kasetleri ihtiyaçlarınızı karşılamak için Erkek veya Dişi MTP / MPO konektörleriyle yapılabilir.
FHD Yüksek Yoğunluklu Seri, birden fazla boyutta (1U / 2U / 4U) çok yönlü bir çözümdür ve omurgaları, veri merkezlerini ve kurumsal uygulamaları, 1U'dan 96 LC'ye kadar fiberleri oluşturmak için kullanılan stillerdir.
Ürün Özellikleri:
• Yüksek yoğunluklu modüler tasarım, verimli kullanım için 1U'da 96 fiber'e kadar.
• Gelişmiş güvenilirlik ve hızlı dağıtım için önceden sonlandırılmış kaset.
• Düşük kayıplı bir optik bütçe elde etmek için yüksek performanslı konektörler.
• Tak-çalıştır modülleri çoklu fiber bağlantıların hızlı kurulumuna izin verir.
• Çok çeşitli performans ve polarite konfigürasyonlarında sunulur.
• Telcordia, EIA / TIA ve IEC standartlarına uygun olan donatı lifi.
Daha fazla bilgi edinin, pls bağlantı:
https://youtu.be/vq-AZxb1ab4
Elyaf Sayısı | 12/24 | Elyaf Modu | OM3 50/125 μm |
Ön Bağlayıcı Tipi | 12 LC UPC Dubleks | Arka konektör tipi | 1x MPO UPC Erkek (sabitlenmiş) |
MPO Adaptörü | Key key kadar anahtar | Cam elyaf | Corning ClearCurve® |
Ekleme Kaybı | MPO0.35 dB, LC≤.2.2 dB | Geri dönüş kaybı | MPO≥20 dB, LC≥30 dB |
Çalışma sıcaklığı | 0 ° C ila 70 ° C | Depolama sıcaklığı | -40 ° C ila 75 ° C |
Boyutlar (HxWxD) | 1,38 '' x4,29 '' x 4,64 '' (35x109x118 mm) | Uygulama | AF Tipi Kaset için Eşleştirme |
Performans Özellikleri:
Ön Bağlayıcı | LC / SC çift yönlü |
Kol Malzemesi | Zirkonya Seramik |
Ekleme Kaybı | Çok modlu: UPC ≤0.2dB Tek mod: APC ≤0.3dB UPC ≤0.2dB |
Geri dönüş kaybı | Çok modlu: UPC ≥30dB Tek modlu: APC ≥60dB UPC ≥50dB |
Polarite Çizimi:
Herhangi bir kurulumda, bir ucundaki vericinin diğer ucundaki karşılık gelen alıcıyla eşleştiğinden emin olmak önemlidir. FS, ağınızı ve bağlantılarını yönetmenize ve optimize etmenize yardımcı olabilecek bir dizi akıllı çözüm sunar.
