Ürün ayrıntıları:
|
Fiber: | 32C, 24C, 8C, 12C, 48C, 96C | Malzeme: | Specc |
---|---|---|---|
Renk: | Siyah veya özelleştirilmiş | Uygulama: | Tarih merkezi, Telekom ağı |
Özelliği: | 3.6mm yuvarlak kablo ve 16C / 32C Şerit fiber için geçerlidir | bağlayıcı: | MPO / MTP |
Modu: | SM, MM, MMLL, 16C, 32C, 24C | bahar: | Oval yay |
Kablo: | 3.6mm yuvarlak kablo ve 16C / 32C Şerit elyaf | Ekleme kaybı: | 0.35dB; 0.5dB |
Vurgulamak: | Odf fiber optik patch panel,fiber optik dağıtım kutusu |

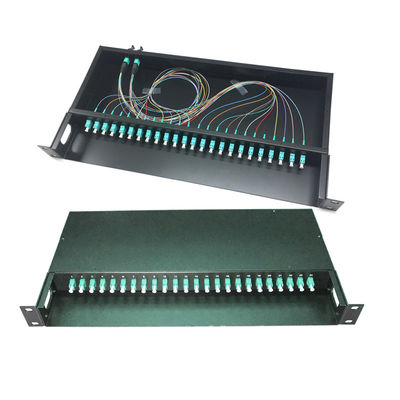

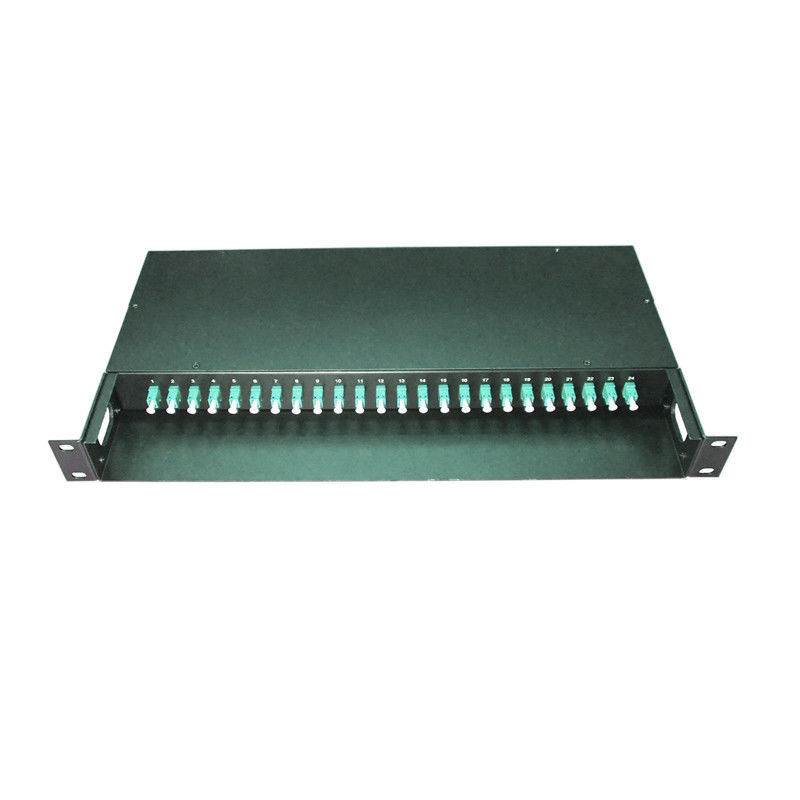

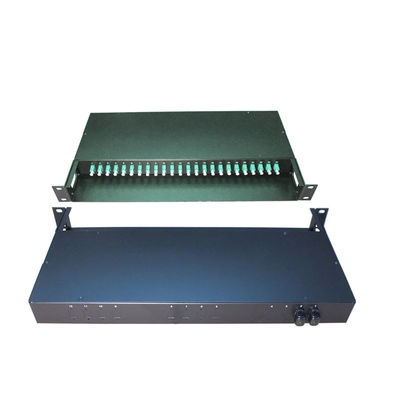

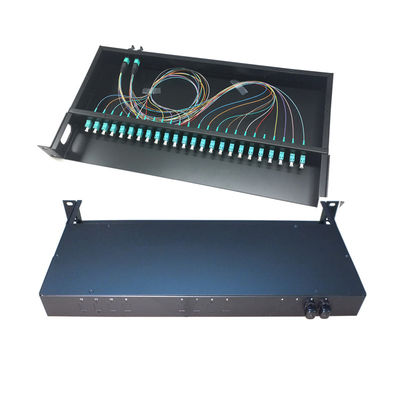

8C 12C 24C 32C 48C MPO / MTP Gövde Kablo Şerit fiber optik patch panel
Şartname:
Zaman alan alan sonlandırmasının maliyet etkin bir alternatifi olan MPO Breakout kablosu, yer tasarrufu gerektiren ve kablo yönetimi sorunlarını azaltan veri merkezlerinde yüksek yoğunluklu fiber yama için tasarlanmıştır. Senko MPO konnektörleri ve Corning Clearcurve fiber ile, 40G QSFP + SR4 ila 10G SFP + SR, 100G QSFP SR4 ila 25G SFP-25G-SR-S optiklerine doğrudan bağlantı ve yüksek yoğunluklu veri merkezi uygulamaları için optimize edilmiştir.
Teklif OEM / ODM:
Gereksinimlerinizi karşılamak için çeşitli MPO konektörleri.
3.6mm yuvarlak kablo ve 16C / 32C Şerit fiber için geçerlidir.
Öğeler | Elit Performansı | Standart Performans | ||||
SM | AA | SM | AA | |||
Ekleme Kaybı | 16F | 32F | 16F | 32F | 16F, 32F | 16F, 32F |
≤0.35dB | ≤0.5dB | ≤0.35dB | ≤0.7dB | ≤0.7dB | ||
Geri dönüş kaybı | 55dB | ≥20dB | 55dB | ≥20dB | ||
dayanıklılık | 500times | |||||
Çalışma sıcaklığı | -40 ℃ ~ 85 ℃ | |||||
Elyaf Türü | OS2 / OM3 / OM4 / OM5 |
Özelliği:
1. 100% aktarım performansını sağlamak için fabrikada önceden sonlandırılmış ve test edilmiştir
2. hızlı yapılandırma ve ağ, kurulum süresini azaltmak
3. 40G ve 100G ağ uygulamalarını destekler
4. Ceket malzemesi: LSZH, OFNR, OFNP mevcut
5. 12F, 24F, 48F, 72F, 96F, 144F'a kadar destekler, özelleştirilmiş ürünler mevcuttur
Açıklama:
MPO konektörü, multifiber ile birlikte gelir, veri merkezindeki veya telekomünikasyon sistemlerindeki yüksek yoğunluk için geçerlidir. Optik hizalamayı sağlamak için yüksek hassasiyetli metal kılavuz pimine ve yüksek hassasiyetli yüksük pim deliğine bağlıdır. Seçiminiz için SM, MM, MMLL, 16C, 32C, yüksek kuvvet yayı ile birlikte gelir.
Uygulama :
▪ Telekom ağı
▪ Ethernet ağı
▪ Optik haberleşme teçhizatı
Mekanik özellikler | |||
madde | Kriterler | Uygunluk | |
Mat 50 Maçtan Sonra IL | MPO / MTP | ≤0.3dB | GR-1435 |
Mat 500 Maç Sonrası IL | LC / SC / FC / ST | ≤0.2dB | IEC 61300-2-2 |
Min Bükülme Yarıçapı (Dinamik) | 20 * OD (Kablo Çapı) | ||
Min Bükülme Yarıçapı (Statik) | 15 * OD (Kablo Çapı) |
Uluslararası Standartlara Uygun:
IEC 61754-7 ve GR-1435 şikayeti; RoHS / REACH ve UL94-V0 yanıcılık derecesinde şikayet.
Not:
1.Test dalga boyu: SM 1310 / 1550nm, MM850 / 1300nm;
2.Standart uygunluk: GR-326, GR-1435.
Çevre koşulları | ||
madde | Kriterler | Uygunluk |
Çalışma sıcaklığı | -40 ~ 60 ° C | IEC 61753-1 |
Depolama sıcaklığı | -45 ° 85 ° C | |
