Ürün ayrıntıları:
|
Fiber: | 16C, 32C, 24C, 8C, 12C, 48C, 96C | Malzeme: | Specc |
---|---|---|---|
Renk: | Siyah veya özelleştirilmiş | Uygulama: | Tarih merkezi |
Özelliği: | 3.6mm yuvarlak kablo ve 16C / 32C Şerit fiber için geçerlidir | bağlayıcı: | MPO / MTP |
Modu: | SM, MM, MMLL, 16C, 32C, 24C | bahar: | Oval yay |
Kablo: | 3.6mm yuvarlak kablo ve 16C / 32C Şerit elyaf | Ekleme kaybı: | 0.35dB; 0.5dB |
Vurgulamak: | Odf fiber optik patch panel,fiber optik dağıtım kutusu |

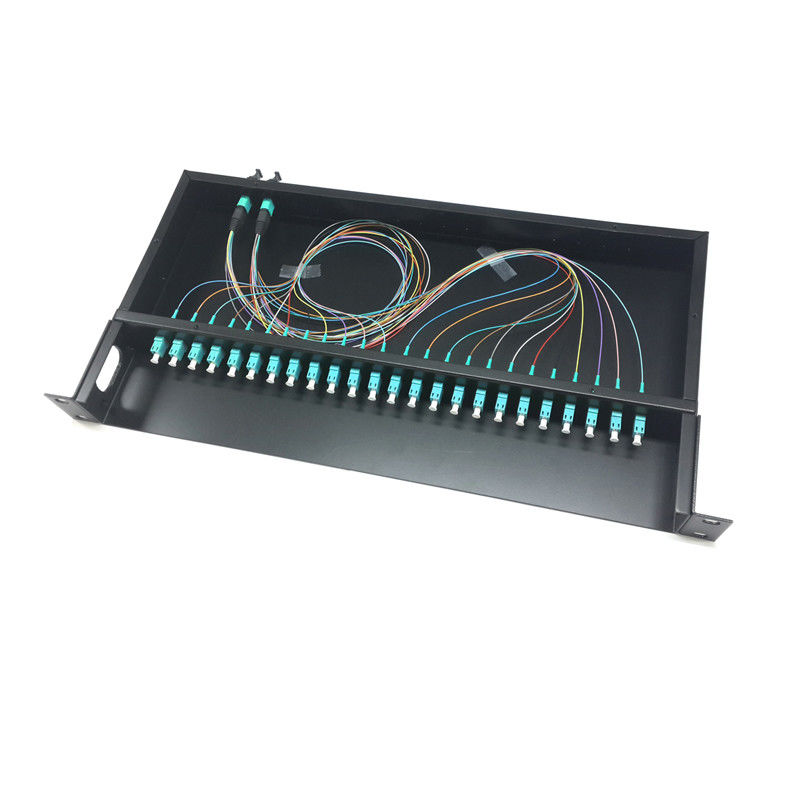

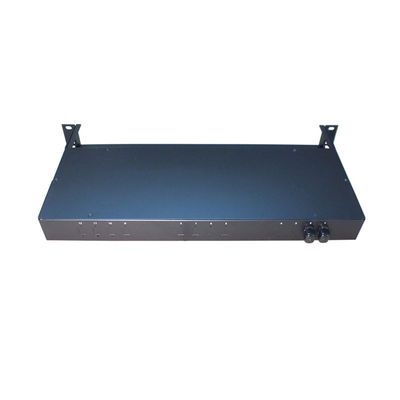

MPO / MTP kaset 8C 12C 24C 32C 48C Şerit fiber optik yama paneli
Şartname:
MTP / MPO, kompakt, sağlam bir mikro yapı yapısı kullanarak standart 8, 12, 24 veya 48 çekirdek versiyonlarında fiber tiplerinde sunulan kaset, panel veya fan çıkışlarını birbirine bağlamak için kullanılır. Kompakt kablo, teleferik kullanımını optimize eder ve hava akışını iyileştirir.
Bu MPO / MTP kablo, en yüksek kaliteli bileşenlerle üretilmiştir, düşük bütçeli elit versiyonlar sunulmaktadır ve güç bütçelerinin kritik olduğu yüksek hızlı ağlar için düşük yerleştirme düşükw özelliğine sahiptir.
Teklif OEM / ODM:
Gereksinimlerinizi karşılamak için çeşitli MPO konektörleri.
3.6mm yuvarlak kablo ve 16C / 32C Şerit fiber için geçerlidir.
Öğeler | Elit Performansı | Standart Performans | ||||
SM | AA | SM | AA | |||
Ekleme Kaybı | 16F | 32F | 16F | 32F | 16F, 32F | 16F, 32F |
≤0.35dB | ≤0.5dB | ≤0.35dB | ≤0.7dB | ≤0.7dB | ||
Geri dönüş kaybı | 55dB | ≥20dB | 55dB | ≥20dB | ||
dayanıklılık | 500times | |||||
Çalışma sıcaklığı | -40 ℃ ~ 85 ℃ | |||||
Elyaf Türü | OS2 / OM3 / OM4 / OM5 |
Özelliği:
1. 100% aktarım performansını sağlamak için fabrikada önceden sonlandırılmış ve test edilmiştir
2. hızlı yapılandırma ve ağ, kurulum süresini azaltmak
3. 40G ve 100G ağ uygulamalarını destekler
4. Ceket malzemesi: LSZH, OFNR, OFNP mevcut
5. 12F, 24F, 48F, 72F, 96F, 144F'a kadar destekler, özelleştirilmiş ürünler mevcuttur
Açıklama:
MPO konektörü, multifiber ile birlikte gelir, veri merkezindeki veya telekomünikasyon sistemlerindeki yüksek yoğunluk için geçerlidir. Optik hizalamayı sağlamak için yüksek hassasiyetli metal kılavuz pimine ve yüksek hassasiyetli yüksük pim deliğine bağlıdır. Seçiminiz için SM, MM, MMLL, 16C, 32C, yüksek kuvvet yayı ile birlikte gelir.
Uygulama :
▪ Telekom ağı
▪ Ethernet ağı
▪ Optik haberleşme teçhizatı
Mekanik özellikler | |||
madde | Kriterler | Uygunluk | |
Mat 50 Maçtan Sonra IL | MPO / MTP | ≤0.3dB | GR-1435 |
Mat 500 Maç Sonrası IL | LC / SC / FC / ST | ≤0.2dB | IEC 61300-2-2 |
Min Bükülme Yarıçapı (Dinamik) | 20 * OD (Kablo Çapı) | ||
Min Bükülme Yarıçapı (Statik) | 15 * OD (Kablo Çapı) |
Uluslararası Standartlara Uygun:
IEC 61754-7 ve GR-1435 şikayeti; RoHS / REACH ve UL94-V0 yanıcılık derecesinde şikayet.
Not:
1.Test dalga boyu: SM 1310 / 1550nm, MM850 / 1300nm;
2.Standart uygunluk: GR-326, GR-1435.
Çevre koşulları | ||
madde | Kriterler | Uygunluk |
Çalışma sıcaklığı | -40 ~ 60 ° C | IEC 61753-1 |
Depolama sıcaklığı | -45 ° 85 ° C | |
