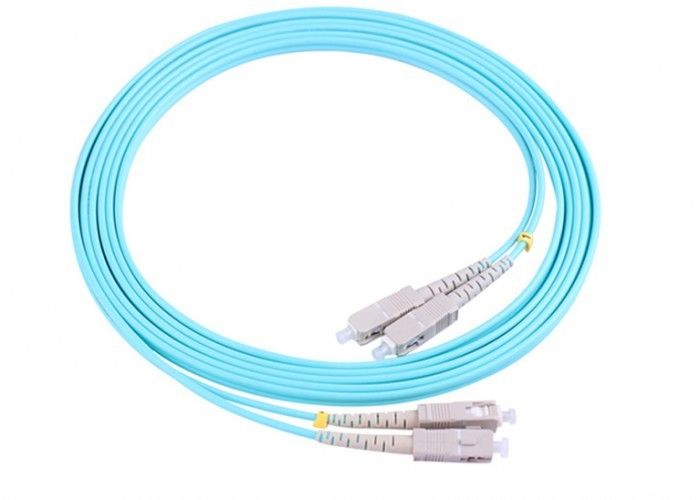

Ürün ayrıntıları:
|
Adı: | SC - SC Fiber Parça Kablosu | Çapı: | 3.0mm |
---|---|---|---|
Modeli: | Singlemode | bağlayıcı: | SC-SC |
Renk: | mavi | Uzunluğu: | 3 metre |
Vurgulamak: | duplex fiber patch cord,tekli mod fiber optik kablo |
Optik fiber Erişim Ağları, SC / UPC-SC / UPC fiber optik patch kablo kablosunu OM3 Dupleks tek mod kullanır
Açıklama:
Optik Fiber Parça Kodları, optik yol etkin bağlantısını gerçekleştirmek için iki uca sabitlenmiş konnektörlü bir optik kablo uzunluğudur. Pigtail, bir ucunda bir konektör sabitlenmiş uzunlamasına bir fiber kablodur. Konektörün her iki tarafı ya da uç yüzü farklıysa, ona melez patch cord diyoruz. İletim ortamına göre, Tek Mod ve Çok Modu böler; konektör yapısına göre FC, SC, ST, MU, D4, LC vb. bölünür; cilalı seramik yüzeye göre, PC, UPC ve APC'yi böler.
Özellikler
1. Düşük Ekleme Kaybı
2. Yüksek Dönüş Kaybı
3. İyi Tekrarlanabilirlik
4. İyi Değiştirilebilirlik
5. Yüksek Sıcaklık Kararlılığı
Uygulamalar
1. Optik fiber haberleşme sistemleri
2. Optik fiber veri iletişimi
3. Optik fiber erişim ağları
4. Optik fiber CATV
5. LAN, Kablolama sistemi, ODF
6. Test Ekipmanları
7. Optik fiber sensörler
8. FTTX uygulamaları
Fiber Optik Yama Kablosu Özellikleri
IEC ve YD / T1272 Standartlarına Uyum
Yüksek İade Kaybı ve Düşük Ekleme Kaybı
İyi Tekrarlanabilirlik ve Değiştirilebilirlik
PC, UPC, APC Parlatma
Tekli mod, Çok Modlu Sürümler
Çeşitli Konnektör Tipleri: FC, SC, ST, MU, LC, MTRJ, MPO, E2000, vb.
Şerit Pigtail Kablo, Bunchy Pigtail Kablo, Su geçirmez Pigtail Kablo
Optik Kablo Çekirdeği, Simpleks, Çift Çekirdekli, 4 Çekirdekli, 6 Çekirdeği, 12 Çekirdeği, 24 Çekirdeği, 48 Çekirdekli Çoklu Seçenek
Şartname:
Model numarası. | Fiber Optik Yama Kablosu |
stil | LC, SC, ST, FC.MU, MPO, SC / APC, FC / APC, LC / APC.MU / APC Tek Yönlü / Çift Yönlü MTRJ / Dişi, MTRJ / Erkek |
Lif Türü | 9/125 SMF-28 veya eşdeğeri (Singlemode) OS1 50/125, 62.5 / 125 (Multimode) OM2 & OM1 50/125, 10G (Çok Modlu) OM3 |
Kablo türü | Tekli, Çift Taraflı (Zip Kodlu) Φ3.0mm, Φ2.0mm, Φ1.8mm Φ1.6mm PVC veya LSZH Φ0.9mm, Φ0.6mm tamponlanmış fiber PVC veya LSZH |
Parlatma Şekli | UPC, SPC, APC (8 ° ve 6 °) |
Ekleme Kaybı | ≤ 0.1dB (Singlemode Master için) ≤ 0.25dB (Singlemode Standart için) ≤ 0.25dB (Multimode için) JDS RM 3750 tarafından test edilmiştir |
Geri Dönüş Kaybı (Singlemode için) | UPC ≥ 50dB SPC ≥ 55dB APC ≥ 60dB (typ.65dB) JDS tarafından test edildi RM3750 |
Tekrarlanabilirlik | ± 0.1dB |
Çalışma sıcaklığı | -40C ila 85C |
Geometri Gereksinimi (Singlemode için) | Telli Uç Yüzeyi Radyusu 7mm ≤ R ≤ 12mm (APC için) 10mm ≤ R ≤ 25mm (Standart için) Uç Noktası Ofset ≤ 30 μm (Master için) Uç Noktası Ofset ≤ 50 μm (Standart için) Kırpıntı -50nm ≤ U ≤ 50nm DORC ZX tarafından test edilmiştir -1 |
Parametreler:
Bağlayıcı | SC'den SC'ye | Ceket kokusu | 3.0mm |
Fiber Modu | 9/125 | mm | Ceket rengi | Mavi |
Polonya | UPC - UPC | dalga boyu | 1310/1550 |
Lif Türü | Simpleks | Ceket Malzemesi | PVC |
Ekleme kaybı | ≤0.3dB | değiştirilebilirliği | ≤0.2dB |
Geri dönüş kaybı | ≥50dB | Titreşim | ≤0.2dB |
Çalışma sıcaklığı | -40 ~ 75 ℃ | Depolama sıcaklığı | -45 ~ 85 ℃ |
Polarite | A (Tx) ila B (Rx) | Fiber Sınıfı | G652D |
