Ürün ayrıntıları:
|
Adı: | 1.25G Çift Fiber 20km SFP Modülü | Dalga boyu: | 1310 |
---|---|---|---|
Mod türü: | Tek modu | İletim mesafesi: | 20km |
Fiber türü: | Çift Fiber | OEM: | KULLANILABİLİR |
Vurgulamak: | sfp optik alıcı-vericisi,tek modlu fiber alıcı-verici |

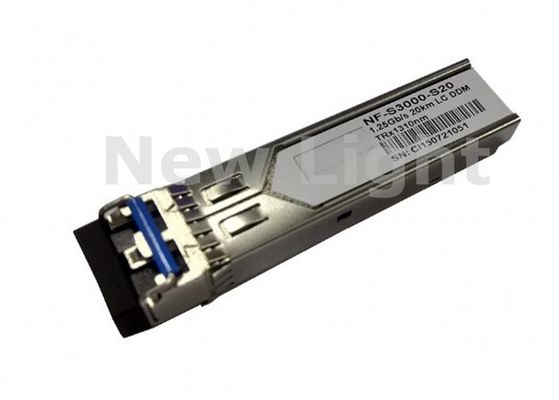

1.25G SFP Modülü Çift Fiber SM 20KM DDM Fiber Optik SFP Telsiz
Açıklama
NF-3000-S20 Telsiz, dubleks LC optik arabirimine sahip yüksek performanslı, uygun maliyetli bir modüldür. Yüksek hızlı sinyal ve LVTTL kontrolü için standart AC bağlı CML ve monitör sinyalleri. Alıcı bölümü bir PIN alıcısı kullanıyor ve verici 1310 nm FP lazer kullanıyor, bu modülün 1000Base Ethernet 20 km'lik bir uygulamaya sahip olmasını sağlamak için 15 dB'ye kadar bağlantı değişimi sağlıyor.
Özellik:
1.25Gb / s'ye kadar Veri Bağlantıları |
Tak çıkar |
Dubleks LC konnektör |
9 / 125μm SMF'de 20 km'ye kadar |
1310nm FP lazer vericisi |
Tek + 3.3V Güç Kaynağı |
SFF-8472 ile Uyumlu İzleme Arabirimi |
Maksimum Güç <1W |
Endüstriyel / Genişletilmiş / Ticari çalışma sıcaklık aralığı: -40 ° C ila 85 ° C / -5 ° C ila 85 ° C / -0 ° C ila 70 ° C Sürüm mevcuttur |
RoHS uyumlu ve Kurşunsuz |
Metro / Erişim Ağları |
1.25 Gb / s 1000Base-LX Ethernet |
1 × Fiber Kanal |
Diğer Optik Linkler |
Uygulama:
SDH STM ve SONET sistemi |
Fiber Kanalı |
Anahtar arayüzüne geç |
Anahtarlı arka panel uygulamaları |
Yönlendirici / Sunucu arabirimi |
Diğer optik iletim sistemleri |
Parametreler:
madde | Şartname | ||||
Mutlak Maksimum Puanlar | |||||
Parametre | sembol | Min | maksimum | birim | |
Besleme gerilimi | VCC | -0.5 | 3.6 | V | |
Çalışma sıcaklığı | ÜST | -40 | 85 | º C | |
Elektriksel özellikler | |||||
Parametre | sembol | Min | Tipik | maksimum | birim |
Veri hızı (NRZ) | B | - | 1250 | - | MB / sn |
622 | |||||
155 | |||||
Besleme gerilimi | VCCT | 3.1 | 3.3 | 3.6 | V |
Besleme akımı | ICCT | - | 70 | 130 | mA |
Giriş YÜKSEK Gerilim | VIH | VCCT-1,165 | - | VCCT-0.700 | V |
Giriş Düşük Gerilim | VIL | VCCT-1,890 | - | VCCT-1,475 | V |
Verici Etkinleştirme voltajı | VEN | - | - | 0.8 | V |
Verici Devre dışı bırakma gerilimi | VD | 2 | - | - | V |
Alıcı | |||||
Veri hızı (NRZ) | B | - | 1250 | - | MB / sn |
622 | |||||
155 | |||||
Besleme gerilimi | VCCR | 3.1 | 3.3 | 3.6 | V |
Besleme akımı | ICCR | - | 100 | 150 | mA |
Veri Çıkışı Yüksek | VOH | VCCR-1,025 | - | VCCR-0.880 | V |
Veri Çıkışı DÜŞÜK | VOL | VCCR-1,810 | - | VCCR-1,620 | V |
Düşük voltaj LOS | VLOUT | - | - | 0.8 | V |
LOS Yüksek Gerilim | VHOUT | 2 | - | - | V |
