Ürün ayrıntıları:
|
| Renk: | yeşil | Adı: | MPO Patch Cord |
|---|---|---|---|
| bağlayıcı: | MPO-MPO | Uzunluğu: | 0.5meter |
| Modu: | Multimode | OEM: | KULLANILABİLİR |
| Vurgulamak: | mpo to mpo kablo,mpo fanout kablosu |
||

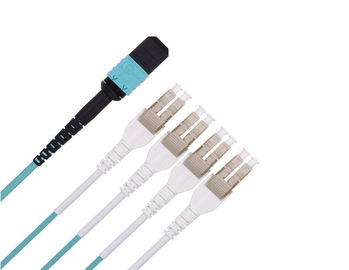

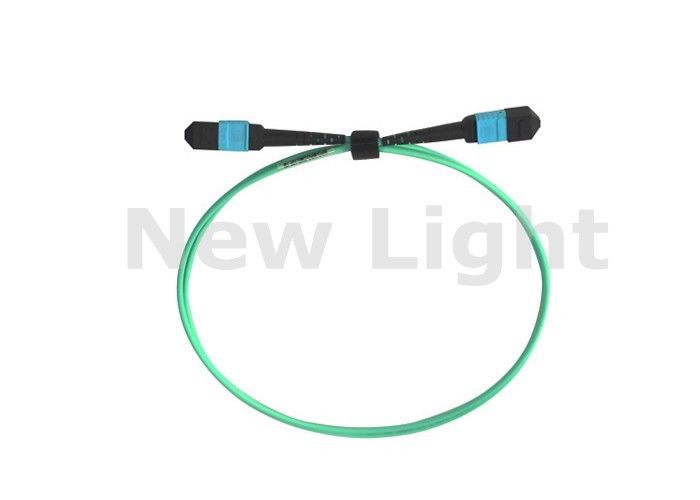

12 çekirdek MPO / MTP Trunk Kablo Montajları / MPO / MTP patch kablosu, OM2 / OM3 / OM4 kablosu
Açıklama:

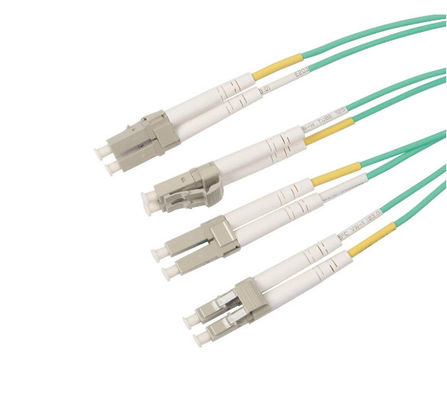

Fiber optik konektör: LC, ST, FC, SC, MTRJ, DIN, D4, E2000, MPO
Yüksük Arayüz tipi: APC, PC, UPC
Fiber çekirdekler: Simpleks, dubleks
Elyaf tipi; modlu (50/125) / (62.5 / 125), Tekli mod (9/125)
Elyaf çapı (mm): Φ 0,9, φ 2,0, Φ 3,0
Kablo uzunluğu; özelleştirmek
Konektör Uç yüzü: MPO uç yüzü geometrisi gereksinimleri: EN50377-15-1
Parlatma Kalitesi :: Parlatılmış son yüz kalitesi: IEC61300-3-35
MPO yama kablolarımız, 10 gibi topolojileri destekleyen veri merkezi çözümleri için tasarlanmıştır.
Gigabit Ethernet, Fiber Kanal veya Infiniband - EN50173-5 veri merkezi standartlarında belirtilen ve
ISO / IEC 24764.

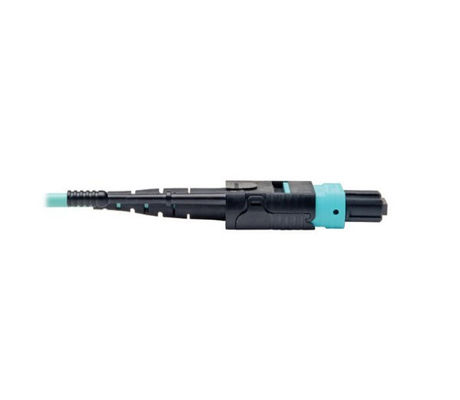

MPO Detayı:
MPO patch kablolar, MPO kasetleri veya MPO / MTP arayüzlü aktif ekipman bağlantıları arasındaki ara bağlantıları yapmak için kullanılır.
Bir MPO patch kablosunun (bir MPO kuplöründen) başka bir MPO patch kablosuna bağlandığı durumlarda, iki MPO konektöründen birinin erkek olması gerekir (pinlerle donatılmış).
MPO patch kabloları 3 farklı kablolu harita konfigürasyonunda mevcuttur: Düz, Toplam Çevirilmiş veya Çift Çevirilmiş
MPO yama kabloları çok modlu ve tek modlu fiber kablolarda bulunur.
Uygulamalar
Meclislerin Performansı MTP / MPO Fesih:
| Tür / Performans | Tekli mod (APC lehçe) | Çok modlu (PC / Düz Lehçe) | ||
| Standart | Elite Düşük Kaybı | Standart | Elite Düşük Kaybı | |
| Maksimum Ekleme Kaybı | 75 0.75dB | 5 0.35dB | 60 0.60dB | 5 0.35dB |
| Geri dönüş kaybı | D 50dB | N / A | ||
| Çalışma sıcaklığı | -40 ° C ila 80 ° C | 40 ° C ila 80 ° C | ||
| Test Dalgaboyu | 1310nm | 850 nm | ||
MTP ürünlerinin standardı:
Ø IEC Standardı IEC-61754-7'ye uygundur; JIS C5982; TIA-604-5 (FOCIS5); Telcordia GR-1435-CORE uyumlu
Ø TIA-568-C uyarınca yapısal kablolama
Ø Paralel Optik
- Optik İnternet Çalışma Forumu (OIF) Uyumlu
- InfiniBand Uyumlu
Ø InfiniBand
- 10G Fiber Kanal Uyumlu
- 40G ve 100G IEEE 802.3
- QSFP
| Bağlayıcı tipi | Test maddeleri | Min | maksimum |
| MTP PC | ROC_X (abs) (mm) | 500 | |
| ROC_Y (abs) (mm) | 50 | ||
| Angle_X (derece) | -0.2 | 0.2 | |
| Angle_Y (derece) | -0.2 | 0.2 | |
| Max.DH.All Fiber (nm) | -600 | 600 | |
| Max.DH.Ave (nm) | -300 | 300 | |
| Max.DH.Adj (nm) | -300 | 300 | |
| Maks. Çekirdek Dip (nm) | -300 | 300 | |
| Elyaf yüksekliği (nm) | -300 | 300 | |
| ROC_X (abs) (mm) | 1000 | 3000 | |
| MTP APC | ROC_X (abs) (mm) | 500 | |
| ROC_Y (abs) (mm) | 50 | ||
| Angle_X (derece) | -0.2 | 0.2 | |
| Angle_Y (derece) | 7.8 | 8.2 | |
| Max.DH.All Fiber (nm) | -600 | 600 | |
| Max.DH.Ave (nm) | -300 | 300 | |
| Max.DH.Adj (nm) | -300 | 300 | |
| Elyaf yüksekliği (nm) |
